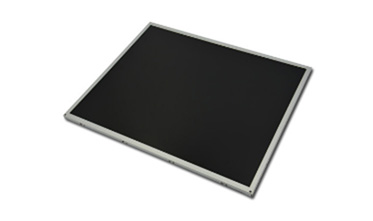

一、京东方液晶模组TV101WUM-NS0 应用特征
基本信息: | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | TV101WUM-NS0 | a-Si TFT-LCD , 液晶模组 | TV101WUM-NS0 | |
最大额定: | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -30 ~ 70 °C | - | |
适用于: | 工业 | |||
典型特征: | 表面雾面,广视角,肖像模式,白光LED背光 | |||
二、京东方10.1寸液晶模组TV101WUM-NS0结构特征
屏幕尺寸: | 10.1吋 | |||
像素特征: | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1200(RGB)×1920 , WUXGA | RGB垂直条状 | 0.0376×0.1128 (H×V) | 0.1128×0.1128 (H×V) | |
结构尺寸: | 显示尺寸mm | 可视尺寸mm | 外观尺寸(mm) | 外观厚度(mm) |
135.36(H) × 216.576(V) | - | 142.32(H) × 227.38(V) | 1.99 (Typ.) | |
外观特征: | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 10:16 (W : H) | 风景模式 | - | |
安装方式: | Without | |||
其他参数: | 重量 | 表面处理 | ||
110g (Typ.) | 雾面,Hard coating (3H),抗反射处理 | |||
三、京东方10.1寸液晶模组TV101WUM-NS0光学特征
基本信息: | 亮度(cd/m²) | 光学模式 | 对比度 |
450 cd/m² (Typ.) | ADS,常黑显示,透射式 | 900:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
85/85/85/85 (Typ.)(CR≥10) | 全视角 | 35 (Max.)(Tr+Tf) | |
色度 | Wx:0.300; Wy:0.310 | ||
色彩性能: | 色域 | 颜色数量 | 白场色度 |
71% NTSC (CIE1931) | 16.7M (8-bit) | 1.25 (Max.)(9 points) | |
四、京东方10.1寸液晶模组TV101WUM-NS0电子特征
刷新频率: | 60Hz |
翻转扫描: | No |
五、京东方10.1寸液晶模组TV101WUM-NS0信号详情
信号电气: | 输入电流 | 40/21/17mA (Typ.)(IDD/ISP/ISN) | 输入电压 | 1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN) | ||
功率消耗 | 277.2/898.2mW (Typ./Max.) | 信号接口 | MIPI (4 data lanes) | |||
接口特征: | 位置 | - | 类型 | 端子 | ||
信号详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | FH34SJ-34S-0.5SH | 0.5 mm | 34pins | 1 pcs | ||
六、京东方10.1寸液晶模组TV101WUM-NS0发光详情
灯管特征: | 灯管类型 | WLED | 数量 | 4 strings | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 4串 | 灯管寿命 | 15K(Min.) (Hours) | |
接口特征: | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动: | 无 | |||||
灯管电气: | 电压供应 | 23.4/27/27.9V (Min./Typ./Max.) | 电流供应 | 85.2mA (Typ.) | ||
功率消耗 | 1.99/2.3/2.38W (Min./Typ./Max.) | |||||
七、京东方10.1寸液晶模组TV101WUM-NS00包装特征
包装箱: | 数量 | 重量 | 尺寸 |
25 pcs / box | - | 375×280×290 mm (L×W×H) |
