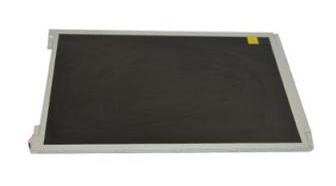

一、京东方液晶模组EV101WXM-N80 应用详情
| 基本信息: | 品牌 | 京东方(BOE) | 型号 | EV101WXM-N80 |
| 类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 医疗影像 | |
| 对角尺寸 | 10.1” | |||
| 应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS | RoHS | |||
| 典型特征: | 广视角,风景模式,白光LED背光,宽屏 | |||
二、京东方液晶模组EV101WXM-N80 结构详情
| 像素特征: | 解析度 | 1280(RGB)×800 , WXGA | 点间距(mm) | 0.0565×0.1695 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1695×0.1695 (H×V) | |
| 结构尺寸: | 显示区域(mm) | 216.96(H) × 135.6(V) | 开口区域(mm) | 219.4(H) × 138.0(V) |
| 外观尺寸(mm) | 233.2(H) × 152.9(V) | 外观厚度(mm) | 10.4 (Max.) | |
| 外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
| 宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式: | Side mounting holes (4 pcs) on left, right bezel | |||
| 其它参数: | 重量 | 505g (Typ.) | 表面处理 | - |
三、京东方液晶模组EV101WXM-N80 光学详情
| 基本信息: | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | ADS,常黑显示,透射式 | |
| 最佳视角 | 全视角 | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能: | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.7M (8-bit) |
| 色温 | 6485K | 亮度均匀性 | 1.54/1.67 (Typ./Max.)(9 points) | |
| 1931色域: | NTSC比值 | 48% | sRGB覆盖率 | 68% |
| Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 50% | |
| Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 : | 室外可视性 | 否 | 透射度 | 5.4% (Typ.) |
四、京东方液晶模组EV101WXM-N80 电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
五、京东方液晶模组EV101WXM-N80 信号详情
| 信号电气: | 电压供应 | 3.3 V (Typ.) | 电流 | 250mA (Max.) | |
| 功耗 | 0.58/0.7/0.83W (Min./Typ./Max.) | ||||
| 信号类型: | LVDS (1 ch, 8-bit) | 逻辑电压 | - | ||
| 接口特征: | 位置 | - | 类型 | 端子 | |
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 |
| 广濑电机 | DF19G-20P-1H(56) | 1 pcs | 20 pins | 1.0 mm | |
六、京东方液晶模组EV101WXM-N80 光源详情
| 光源特征: | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
| 数量 | - | 是否可换 | - | 灯管寿命 | 30K(Min.) (Hours) | |
| 灯管电气: | 电压供应 | 12±0.5V | 电流供应 | - | ||
| 功耗 | 2.3W (Typ.) | |||||
| 接口特征: | 位置 | - | 类型 | 端子 | ||
| 接口详情: | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
| 1pcs | 6pins | |||||
| 背光驱动: | 无 | |||||
七、京东方液晶模组EV101WXM-N80 包装详情
| 包装箱: | 数量 | 重量 | 包装箱尺寸 |
| 25 pcs/箱 | - | 375×280×290 mm (L×W×H) |
