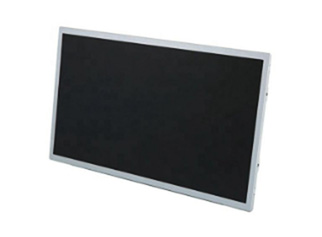

一 、京东方10.4寸工业液晶模组BA104S01-300应用详情
基础信息: | 制造商 | 京东方(BOE) | 型号 | BA104S01-300 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业,医疗影像 | |
屏幕尺寸 | 10.4” | 别名 | ET104S0M-N10 | |
应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征: | 6/8位灰阶可选,广视角,风景模式,白光LED背光 | |||
二 、京东方10.4寸工业液晶模组BA104S01-300结构详情
像素特征: | 解析度 | 800(RGB)×600 , SVGA | 点间距 | 0.088×0.264 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) | |
结构尺寸: | 显示区域 | 211.2×158.4 mm (H×V) | 开口区域 | 215.0×162.0 mm (H×V) |
外观尺寸 | 236×176.9 mm (H×V) | 外观厚度 | 5.60±0.30 mm | |
外观特征 : | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式: | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
其他参数: | 重量 | 300(Max.) | 表面处理 | Clear |
三、京东方10.4寸工业液晶模组BA104S01-300光学详情
基础信息: | 显示亮度 | 300(min)/350(typ) cd/m² | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
推荐视角 | 12 o'clock | 响应时间 | 30 (Typ.)(Tr+Td) (ms) | |
色彩性能: | 白色坐标 | Wx:0.284; Wy:0.32 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 55% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、京东方10.4寸工业液晶模组BA104S01-300电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.366W (Typ.) |
五、京东方10.4寸工业液晶模组BA104S01-300信号详情
信号电气: | 输入电流 | 150±30mA | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.4/0.495/0.59W (Min./Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征: | 位置 | 背面 | 类型 | 端子 | ||
信号详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24013P20 | 1.0mm | 20pins | 1pcs | ||
六、京东方10.4寸工业液晶模组BA104S01-300发光详情
灯管特征: | 灯管类型 | WLED | 数量 | 6S4P | 位置 | 侧入式光源(底部) | ||||
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 30K(Typ.) (Hours) | |||||
灯管电气: | 电压输入 | 12±0.5V | 电流输入 | 120mA (Typ.) | ||||||
功耗 | 1.98W (Max.) | |||||||||
接口特征: | 位置 | 背面 | 类型 | 端子 | ||||||
灯管驱动: | 含LED驱动器 | |||||||||
接口详情: | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||||
信盛精工 | MSB24038P5 | 1.25mm | 5pins | 1pcs | ||||||
七、京东方10.4寸工业液晶模组BA104S01-300包装详情
包装箱: | 数量 | 尺寸 (L×W×H) | 重量 |
28pcs / 箱 | 500×400×300 mm (L×W×H) | 9.9±1.0 Kgs |
