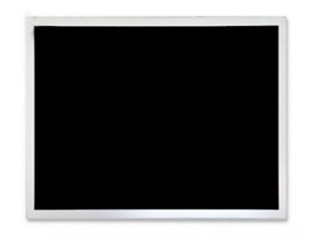

| 基本信息: | 品牌 | 京东方(BOE) | 型号 | ET104S0M-N10 |
| 类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 医疗影像 | |
| 对角尺寸 | 10.4” | |||
| 应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS | RoHS | |||
| 典型特征: | 6/8位灰阶可选,广视角,风景模式,白光LED背光,180°翻转显示 | |||
| 像素特征: | 解析度 | 800(RGB)×600 , SVGA | 点间距 | 0.088×0.264 mm (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) | |
| 结构尺寸: | 显示区域 | 211.2×158.4 mm (H×V) | 开口区域 | 215×162 mm (H×V) |
| 外观尺寸 | 236×176.9 mm (H×V) | 外观厚度 | 5.6±0.3 mm | |
| 外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
| 宽高比 | 4:3(H:V) | 风景肖像 | 风景模式 | |
| 安装方式: | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
| 其它参数: | 重量 | 288g (Typ.) | 表面处理 | Clear |
| 基本信息: | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
| 最佳视角 | 12 o'clock | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能: | 白色坐标 | Wx:0.284; Wy:0.320 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色温 | 8455K | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(13 points) | |
| 1931色域: | NTSC比值 | 57% | sRGB覆盖率 | 80% |
| Adobe RGB覆盖率 | 60% | DCI-P3覆盖率 | 60% | |
| Rec.2020覆盖率 | 43% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率总耗 | 2.83W (Max.) |
| 信号电气: | 电压供应 | 3.3 V (Typ.) | 电流 | - | ||
| 功耗 | 0.8W (Typ.) | |||||
| 信号类型: | LVDS (1 ch,6/ 8-bit) | 逻辑电压 | - | |||
| 接口特征: | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 接口定义 |
| 信盛精工 | MSB24013P20 | 1 pcs | 20 pins | 1.0 mm | LVDS-20P1C8B-080G | |
| 光源特征: | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
| 数量 | - | 是否可换 | - | 灯管寿命 | 30K(Min.) (Hours) | |
| 灯管电气: | 电压供应 | 28.8/29.7V (Typ./Max.) | 电流供应 | 25mA (Typ.) | ||
| 功耗 | 2.3/2.376W (Typ./Max.) | |||||
| 接口特征: | 位置 | - | 类型 | 端子 | ||
| 灯管驱动 | 含LED驱动器 | |||||
| 接口详情: | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
| 信盛精工 | MSB24038P5 | 1pcs | 5pins | 1.25mm | ||
| 驱动电气: | 电压输入 | 12.0±0.5V | 电流输入 | - | ||
| 包装箱: | 数量 | 重量 | 包装箱尺寸 |
| 28pcs/箱 | - | 500×400×300 mm (L×W×H) |
