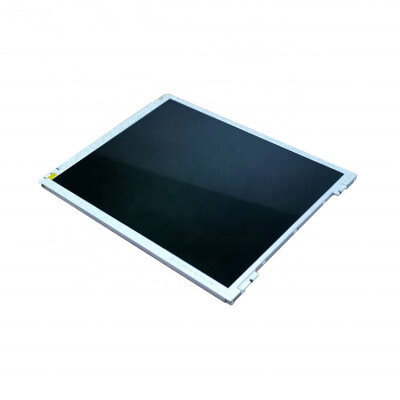

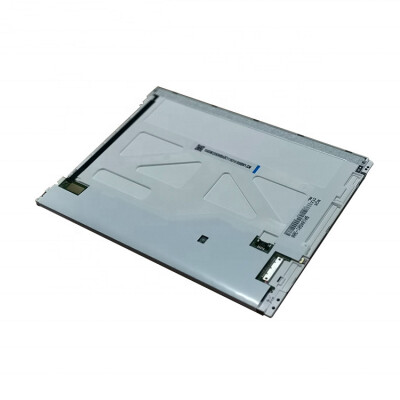

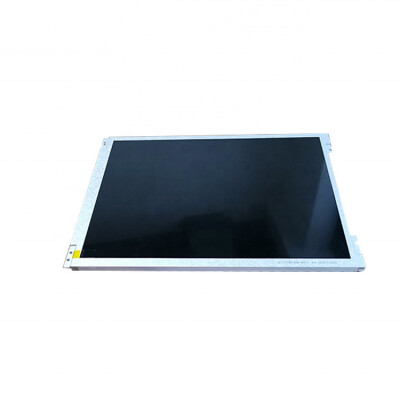

| 基础信息 : | 制造商 | 京东方(BOE) | 型号 | BA104S01-400 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 家用电器 | |
| 对角尺寸 | 10.4” | |||
| 应用环境 : | 存储温度 | -30 ~ 70 °C | 工作温度 | -20 ~ 60 °C |
| RoHS | RoHS | |||
| 典型特征 : | 白光LED背光 | |||
| 像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |
| 结构尺寸 : | 显示区域(mm) | 211.2(H) × 158.4(V) | 开口区域(mm) | 214.4(H) × 161.6(V) |
| 外观尺寸(mm) | 228.4(H) × 175.4(V) | 外观厚度(mm) | 6.20/7.50 (Typ./Max.) | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式 : | Without | |||
| 其它参数 : | 重量 | TBD | 表面处理 | - |
| 基础信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
| 推荐视角 | - | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能 : | 白色坐标 | Wx:0.284; Wy:0.320 | 支持颜色 | 16.7M (8-bit) |
| 色温 | 8455K | 亮度均匀性 | 1.25/1.43 (Typ./max.)(9 points) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 信号电气 : | 电压供应 | 3.3/9/18/-8V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | - | ||
| 信号类型 : | Parallel RGB (1 ch, 8-bit) , FPC , 60 pins | 逻辑电压 | - | |||
| 接口特征 : | 位置 | - | 类型 | FPC | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 60 pins | 1 pcs | |||||
| 光源特征 : | 光源类型 | WLED | 数量 | 3S12P | 光源寿命 | 20K (Typ.) 小时 |
| 是否可换 | - | 形状 | 阵列 | 光源位置 | 侧入式光源(顶部) | |
| 灯管电气 : | 电压供应 | 9.0V (Max.) | 电流供应 | 240mA (Max.) | ||
| 接口特征: | 位置 | - | 类型 | 端子 | ||
| 接口详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 日压端子 | BHSR-02VS-1 | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
| 光源驱动 : | 无 | |||||
