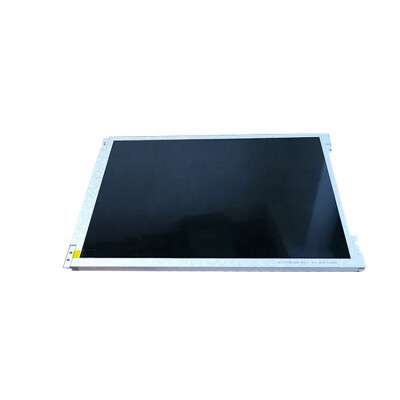

一 、京东方12.1寸工业液晶模组BA121S01-200应用详情
基础信息: | 制造商 | 京东方(BOE) | 型号 | BA121S01-200 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 12.1” | |||
应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征: | 广视角,风景模式,白光LED背光,背光寿命大于5万小时 | |||
二 、京东方12.1寸工业液晶模组BA121S01-200结构详情
像素特征: | 解析度 | 800(RGB)×600 , SVGA | 点间距 | 0.1025×0.3075 mm (W×H) |
像素排列 | RGB垂直条状 | 像素间距 | 0.3075×0.3075 mm (W×H) | |
结构尺寸: | 显示区域 | 246(W)×184.5(H) mm | 开口区域 | 249.05(W)×188.3(H) mm |
外观尺寸 | 279(W)×209(H) mm | 外观厚度 | 5.73/9.3 (Typ./Max.) mm | |
外观特征 : | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式: | Face mounting holes (4 pcs) on left, right bezel | |||
其他参数: | 重量 | TBD | 表面处理 | |
三、京东方12.1寸工业液晶模组BA121S01-200光学详情
基础信息: | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
推荐视角 | 12 o'clock | 响应时间 | 30 (Typ.)(Tr+Td) (ms) | |
色彩性能: | 白色坐标 | Wx:0.299; Wy:0.339 | 支持颜色 | 16.7M (8-bit) |
色域 | 55% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、京东方12.1寸工业液晶模组BA121S01-200电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 6.7W (Typ.) |
驱动IC : | 已邦定 HX8245-C01 + HX8677-G |
时序控制 (T-CON) : | Embedded T-CON: HX8841 |
五、京东方12.1寸工业液晶模组BA121S01-200信号详情
信号电气: | 输入电流 | 340/390mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征: | 位置 | 背面 | 类型 | 端子 | ||
信号详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420E | 1.25mm | 20pins | 1pcs | LVDS-20P1C8B-080B | |
六、京东方12.1寸工业液晶模组BA121S01-200发光详情
灯管特征: | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 | ||||
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |||||
灯管电气: | 电压输入 | 27.0/28.8V (Typ./Max.) | 电流输入 | 160mA (Typ.) | ||||||
功耗 | 4.32/4.61W (Typ./Max.) | |||||||||
接口特征: | 位置 | 背面 | 类型 | 端子 | ||||||
灯管驱动: | 含LED驱动器 | |||||||||
接口详情: | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||||
恩得利 | 3808K-F05N-02R | 1.25mm | 5pins | 1pcs | - | |||||
驱动电气: | 输入电流 | - | 输入电压 | 12.0V (Typ.) | ||||||
七、京东方12.1寸工业液晶模组BA121S01-200包装详情
包装箱: | 数量 | 尺寸 (L×W×H) | 重量 |
25pcs / 箱 | 580×400×285 mm | - |
