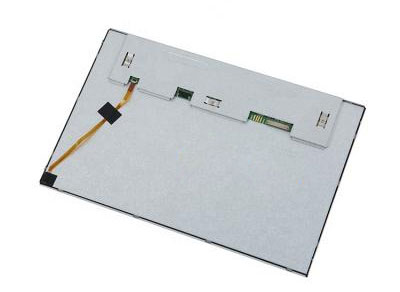

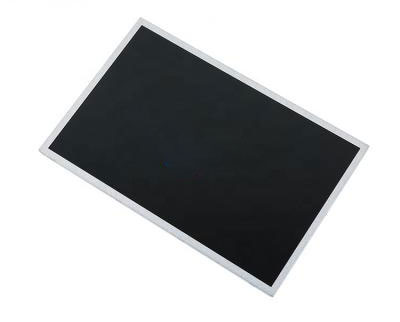

一、京东方液晶模组EV121WXM-N10应用详情
基本信息: | 品牌 | 京东方 (BOE) | 型号名称 | EV121WXM-N10 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 12.1寸 | 适用于 | 车载 | |
最大额定值: | 工作温度 | -20 ~ 70°C | 存储温度 | -30 ~ 80 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征: | 广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏 |
二、京东方液晶模组EV121WXM-N10 光学详情
基本信息: | 亮度(cd/m²) | 400 (Min.) | 对比度 | 1200 : 1 (Typ.) (透射) |
最佳视角 | 全视角 | 响应速度 | 35 (Typ.)(Tr+Td) (ms) | |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | ADS,常黑显示,透射式 | |
色彩性能: | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | - | |
1931色域: | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 50% | |
显示性能 : | 阳光下可视性 | - | 透射率 | 5.8% (Typ.) |
三、京东方液晶模组EV121WXM-N10结构详情
像素特征: | 分辨率 | 1280(RGB)×800 , WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.068×0.204 mm | 像素间距(W×H) | 0.204×0.204 mm | |
结构尺寸: | 显示尺寸 | 261.12(W)×163.2(H) mm | 外观尺寸 | 277.7(W)×180.6(H) mm |
可视尺寸 | - | 外观厚度 | 8.7mm | |
外观特征: | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观形状 | - | |
其它详情: | 重量 | TBD | 表面处理 | - |
四、京东方液晶模组EV121WXM-N10 电子详情
功率总耗: | 7.1W (Typ.) |
驱动IC : | COG 推荐使用 HX8255-A |
五、京东方液晶模组EV121WXM-N10信号详情
信号电气: | 输入电流 | 0.6A (Typ.) | 输入电压 | 3.3V (Typ.) | |
功耗 | 2.1W (Typ.) | 信号接口 | LVDS (1 ch, 8-bit) | ||
接口特征: | 位置 | - | 类型 | 端子 | |
信号接口: | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
广濑电机 | DF19G-20P-1H(54) | 1pcs | 1.0mm | 20pins |
六、京东方液晶模组EV121WXM-N10发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 | ||
数量 | - | 灯管形状 | - | 寿命 | 50K(Min.) (Hours) | |||
接口特征: | 位置 | - | 类型 | 端子 | ||||
接口详情: | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
信盛精工 | MSA24038P6 | 1pcs | 1.25mm | 6pins | ||||
背光驱动: | 含LED驱动器 | |||||||
驱动电气: | 输入电流 | - | 输入电压 | 12.0V (Typ.) | ||||
功耗 | 5W (Typ.) |
七、京东方液晶模组EV121WXM-N10 包装详情
包装箱: | 数量 | 尺寸 (L×W×H) | 重量 |
24 pcs / 箱 | 545×380×270 mm | - |
