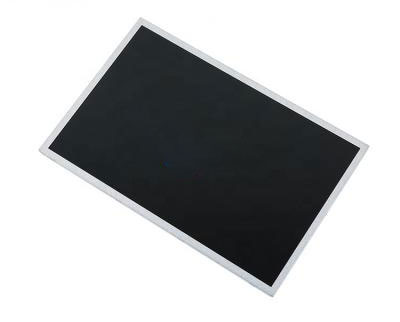

| 基本信息: | 品牌 | 京东方 (BOE) | 型号名称 | AV121X0M-N10 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 12.1寸 | 适用于 | 车载,工业 | |
| 最大额定值: | 工作温度 | -20 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
| 抗振能力 | - | RoHS | RoHS | |
| 典型特征: | 广视角,风景模式,高亮度,白光LED背光 | |||
| 基本信息: | 亮度(cd/m²) | 600 (Min.) | 对比度 | 1000 : 1 (Typ.) (透射) |
| 最佳视角 | 全视角 | 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | ADS,常黑显示,透射式 | |
| 色彩性能: | 色度 | - | 颜色数量 | 16.2M (8-bit) |
| 色温 | - | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 像素特征: | 分辨率 | 1024(RGB)×768 , XGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.080×0.240 mm | 像素间距(W×H) | 0.240×0.240 mm | |
| 结构尺寸: | 显示尺寸 | 245.76(W)×184.32(H) mm | 外观尺寸 | 265.5(W)×206.3(H) mm |
| 可视尺寸 | 257.68(W)×187.32(H) mm | 外观厚度 | 8/13.5 (Typ./Max.) mm | |
| 外观特征: | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观形状 | - | |
| 安装方式: | Rear mounting Pole | |||
| 其它详情: | 重量 | TBD | 表面处理 | - |
| 刷新频率: | 60Hz |
| 翻转扫描 : | No |
| 功率总耗: | 10.1/11.8W (Typ./Max.) |
| 信号电气: | 输入电流 | - | 输入电压 | 3.3/11.5/17.0/-9.0V (Typ.)(VCC/AVDD/VGH/VGL) | |
| 功耗 | 1.2/2.0W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | ||
| 接口特征: | 位置 | - | 类型 | 端子 | |
| 信号接口: | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 意力速 | IMSA-9686S-30B-GF4N | 1pcs | 0.5mm | 30pins | |
| 灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
| 数量 | 8S6P | 灯管形状 | 6串 | 寿命 | 30K(Min.) (Hours) | |
| 灯管电气: | 输入电流 | 60mA (Typ.) | 输入电压 | 24.0V (Typ.) | ||
| 功耗 | 8.64±0.86W | |||||
| 接口特征: | 位置 | - | 类型 | 端子 | ||
| 接口详情: | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
| 意力速 | IMSA-9686S-10B-GF4N | 1pcs | 0.5mm | 10pins | BLE-10PINS-AANCCCCCCN | |
| 背光驱动: | 无 | |||||
| 包装箱: | 数量 | 尺寸 (L×W×H) | 重量 |
| 11 pcs / 箱 | - | - |
