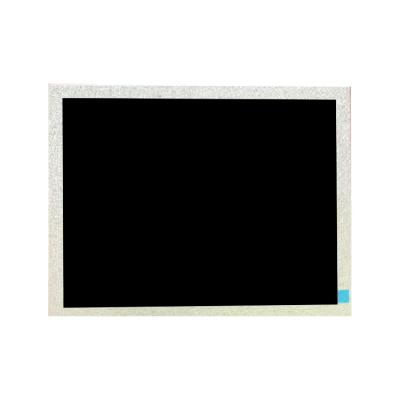

一、京东方液晶模组EV121WXM-N12 应用详情
基础信息 : | 品牌 | 京东方(BOE) | 型号名称 | EV121WXM-N12 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 12.1吋 | 适用于 | 医疗影视 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | ||
典型特征 : | Srgb,白光LED背光,寿命大于5万小时,含LED驱动器,端子正装,6/8位灰阶可选,表面雾面 | |||
二、京东方液晶模组EV121WXM-N12 光学详情
基础信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 1200:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 30 (Typ.)(Tr+Td) ms | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | ADS,常黑显示,透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 白场变动 | 1.25/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 77% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 78% | DCI-P3覆盖率 | 80% | |
Rec.2020覆盖率 | 57% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、京东方液晶模组EV121WXM-N12 结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.068×0.204 mm | 像素间距(W×H) | 0.204×0.204 mm [124PPI] | |
物理尺寸 : | 显示尺寸 | 261.12(W)×163.2(H) mm | 外观尺寸 | 277.7(W)×180.6(H) mm |
可视尺寸 | 264.12(W)×166.2(H) mm | 外观厚度 | 9.2 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它细节 : | 重量 | TBD | 表面处理 | 雾面 (Haze 25%) |
四、京东方液晶模组EV121WXM-N12 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 8.11W (Max.) |
五、京东方液晶模组EV121WXM-N12 信号详情
信号电气 : | 输入电流 | 150/180/200mA (Min./Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.5/0.59/0.66W (Min./Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF19G-20P-1H | 1.0 mm | 20 pins | 1pcs | ||
六、京东方液晶模组EV121WXM-N12 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 12S4P | 位置 | 侧入式光源(底部) |
可换性 | - | 灯管形状 | 4串 | 灯管寿命 | 50K (Min.) 小时 | |
灯管电气 : | 输入电压 | 38.4/39.6V (Typ./Max.) | 输入电流 | 160mA (Typ.) | ||
功率消耗 | 6.14/6.34W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSA24038P6 | 1.25 mm | 6 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12±1.2V | 输入电流 | 620mA (Max.) | ||
功率消耗 | 7.45W (Max.) | |||||
七、京东方液晶模组EV121WXM-N12 包装详情
包装箱 | 数量 | 尺寸 (L×W×H) | 重量 |
15 pcs / 箱 | 375×280×290 mm | - |
