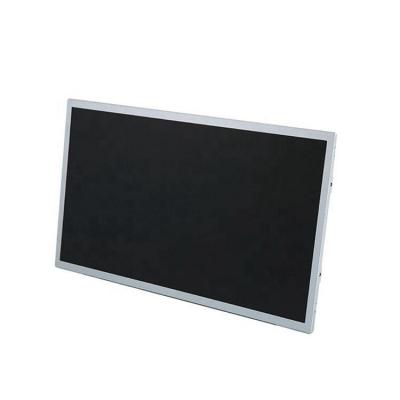

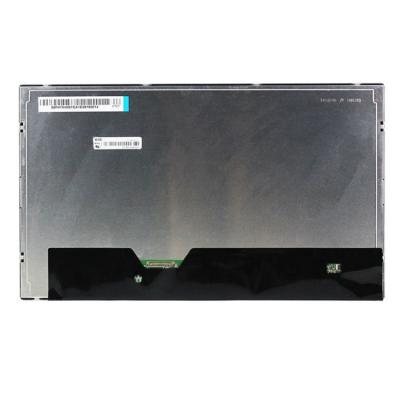

一、京东方液晶模组EV156FHM-N11应用详情
基本信息 : | 面板品牌 | 京东方(BOE) | 面板型号 | EV156FHM-N11 |
面板尺寸 | 15.6英寸 | 面板应用 | 医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 70 °C | 存储温度 | -20 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | Srgb,白光LED背光,寿命大于5万小时,含LED驱动器,表面雾面 | |||
二、京东方液晶模组EV156FHM-N11 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.05975×0.17925 mm (H×V) |
像素布局 | RGB 垂直条状 | 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
结构尺寸 : | 显示区域 | 344.16×193.59 mm (H×V) | 可视区域 | - |
外观尺寸 | 363.8×216 mm (H×V) | 外观厚度 | 9.9 (Max.)mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-Φ3.0) on left, right bezel | |||
其它特征 : | 重量 | 850g (Max.) | 表面处理 | 雾面 (Haze 25%) |
三、京东方液晶模组EV156FHM-N11 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 1200:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | ADS,常黑显示,透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 79% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 80% | DCI-P3覆盖率 | 82% | |
Rec.2020覆盖率 | 59% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组EV156FHM-N11 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 13.3W (Max.) |
五、京东方液晶模组EV156FHM-N11 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | - | ||
功耗 | 7.8/8.8W (Typ./Max.) | |||||
六、京东方液晶模组EV156FHM-N11 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 900mA (Typ.) | ||
功耗 | 4.5W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
I-PEX | 20455-040E-66 | 0.5 mm | 40 pins | 1 pcs | ||
七、京东方液晶模组EV156FHM-N11 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
9pcs / 箱 | - | 496×396×290 mm |
