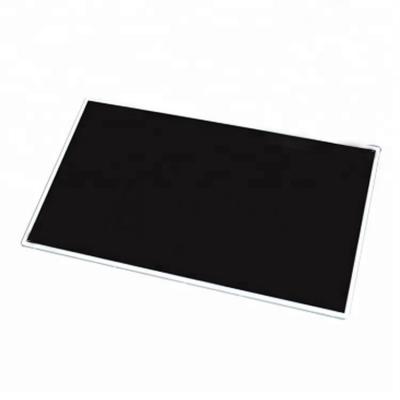

一、京东方液晶模组EV213U0M-N10 应用详情
基础信息: | 品牌 | 京东方(BOE) | 型号名称 | EV213U0M-N10 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 21.3吋 | 适用于 | 医疗影像 | |
最大额定 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 超高亮度,白光LED背光,寿命大于5万小时,端子正装,表面雾面 | |||
二、京东方液晶模组EV213U0M-N10 光学详情
基础信息 : | 亮度(cd/m²) | 2000 (Typ.) | 对比度 | 1800:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | ADS,常黑显示,透射式 | |
色彩性能: | 色度 | Wx:0.292; Wy:0.307 | 颜色数量 | 灰度 (8-bit) |
色温 | 8188K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
三、京东方液晶模组EV213U0M-N10 结构详情
像素特征 : | 分辨率 | 1600(LCR)×1200, UXGA | 像素配置 | LCR垂直条状 |
点间距(W×H) | 0.090×0.270 mm | 像素间距(W×H) | 0.270×0.270 mm [94PPI] | |
物理尺寸 : | 显示尺寸 | 432(W)×324(H) mm | 外观尺寸 | 457(W)×350(H) mm |
可视尺寸 | 438.2(W)×330(H) mm | 外观厚度 | 17.3 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | 1.80Kgs (Typ.) | 表面处理 | 雾面 (Haze 45%) |
四、京东方液晶模组EV213U0M-N10 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、京东方液晶模组EV213U0M-N10 信号详情
信号电气 : | 输入电流 | 300/950mA (Typ./Max.) | 输入电压 | 12.0V (Typ.) | ||
功率消耗 | 3.4/11.4W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
宇宙 | IS100-L30O-C23 | 1.0mm | 30pins | 1pcs | ||
六、京东方液晶模组EV213U0M-N10 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管形状 | 50K (Min.) 小时 | |
灯管电气 : | 输入电压 | 12/27V (Min./Max.) | 输入电流 | - | ||
功率消耗 | 26.4/28.0W (Typ./Max.) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
瀚荃 | CI0114M1HR0-NH | 2.0 mm | 14 pins | 1 pcs | ||
灯管驱动 : | 无 | |||||
七、京东方液晶模组EV213U0M-N10 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
9 pcs / 箱 | 540×444×446 mm | - |
