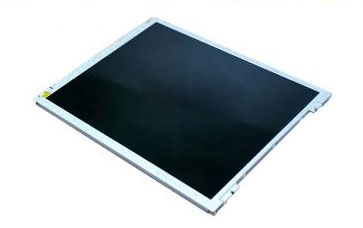

一、京东方液晶模组EV238FHM-N12 应用详情
| 基本信息: | 品牌 | BOE | 型号 | EV238FHM-N12 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 23.8吋 | 适用于 | 医疗影像 | |
| 最大额定值: | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
| 抗震能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
| 典型特征: | 白光LED背光,含LED驱动器 | |||
二、京东方液晶模组EV238FHM-N12光学详情
| 基本信息: | 亮度(cd/m2) | 300(Typ.) | 对比度 | 1200 : 1 (Typ.) (透射) |
| 最佳角度 | 全视角 | 响应速度 | 20 (Typ.)(G to G) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 化学模式 | ADS,常黑显示,透射式 | |
| 1931色域: | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |
| 73% | 96% | 76% | ||
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | ||
| 76% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
| 色彩性能: | 白色色度 | Wx:0.313; Wy:0.332 | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 色温 | 6461K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
三、京东方液晶模组EV238FHM-N12 结构详情
| 像素特征: | 分辨率 | 1920(RGB)×1080 , FHD | 像素配置 | RGB垂直条状 |
| 点间距 | 0.0915×0.2745 mm (H×V) | 像素间距 | 0.2745×0.2745 mm (H×V) | |
| 物理尺寸: | 显示尺寸 | 527.04×296.46 mm (H×V) | 可视尺寸(mm) | 530.2×299.6 mm (H×V) |
| 外观尺寸 | 543.1×317.5 mm (H×V) | 外观厚度(mm) | 9/11.4 (Typ./Max.) | |
| 外观特征: | 物理形状 | 平面矩形 | 风景肖像 | 风景肖像 |
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |
| 安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征 : | 重量 | 2.39Kgs (Typ.) | 表面处理 | Hard coating |
四、京东方液晶模组EV238FHM-N12 电子详情
| 刷新频率: | 60Hz |
| 翻转扫描: | No |
五、京东方液晶模组EV238FHM-N12 信号详情
| 信号系统: | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | ||
| 信号电气: | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.85/1.75A (Typ./Max.) | |
| 功耗 | 4.25/8.75W (Typ./Max.) | ||||
| 接口特征: | 位置 | 类型 | |||
| - | 端子 | ||||
| 接口详情: | 品牌 | 型号 | 脚间距 | Pin数量 | 数量 |
| 宇宙 | IS100-L30O-C23 | 1.0mm | 30pins | 1pcs | |
六、京东方液晶模组EV238FHM-N12背光详情
| 灯管特征: | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 | |||
| 数量 | - | 灯管形状 | - | 寿命 | 30K(Min.) (Hours) | ||||
| 接口特征: | 电压输入 | 12±2.0V | 电流输入 | - | |||||
| 功耗 | 17.4/20.3W (Typ./Max.) | ||||||||
| 接口特征: | 位置 | - | 类型 | 端子 | |||||
| 背光驱动: | 无 | ||||||||
| 接口详情: | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||
| 瀚荃 | CI0114M1HR0-NH | 2.0mm | 14 pins | 1 pcs | |||||
七、京东方液晶模组EV238FHM-N12 包装详情
| 包装箱: | 数量 | 尺寸 (L×W×H) | 重量 |
| 8pcs / 箱 | 619×238×448 mm | - |
