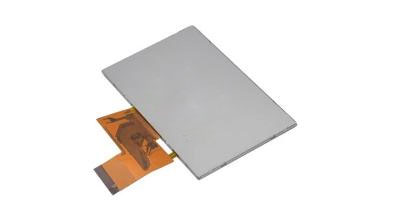

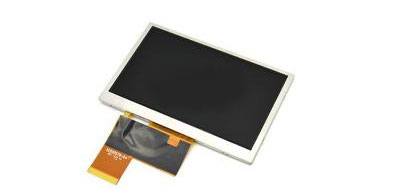

一、群创4.3寸液晶模组AT043TN24 V.7应用特征
基本信息 : | 制造商 | 群创 | 面板型号 | AT043TN24 V.7 |
面板尺寸 | 4.3” | 面板应用 | 便携导航仪,掌上电视,MP4,PMP,车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面,带触摸屏,风景模式,白光LED背光,宽屏 | |||
生产情况 : | 量产中 | |||
二、群创4.3寸液晶模组AT043TN24 V.7结构详情
像素特征 : | 像素数量 | 480(RGB)×272 , WQVGA | 点间距 | 0.066×0.198 (H×V)mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.198×0.198 (H×V)mm | |
结构尺寸 : | 显示区域 | 95.04(H) × 53.856(V)mm | 可视区域 | 98.7(H) × 57.5(V)mm |
外观尺寸 | 105.5(H) × 67.2(V)mm | 外观厚度 | 4.05±0.2 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观形状 | - | |
其它特征 : | 重量 | 59.0g (Typ.) | 表面处理 | 雾面 |
三、群创4.3寸液晶模组AT043TN24 V.7光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创4.3寸液晶模组AT043TN24 V.7电子详情
翻转扫描 : | No |
功率总耗 : | 614mW (Typ.) |
五、群创4.3寸液晶模组AT043TN24 V.7背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | ||
数量 | 8S1P | 灯管形状 | 1串 | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 25.2/27.9/31.5V (Min./Typ./Max.) | 电流输入 | 18/20/22mA (Min./Typ./Max.) | ||||
功率消耗 | 558mW (Typ.) | |||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||||
六、群创4.3寸液晶模组AT043TN24 V.7信号详情
信号系统 : | Parallel RGB (1 ch, 8-bit) | |||||
信号电气: | 电压输入 | 3.3V (Typ.) | 电流输入 | 17/25mA (Typ./Max.) | ||
功率消耗 | 56mW (Typ.) | |||||
接口特征 : | 类型 | FPC | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 0.5 mm | 40pins | 1 pcs | DRGB-40P1C8B-080A | |
七、群创4.3寸液晶模组AT043TN24 V.7包装详情
包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
160 pcs / 箱 | 13.89±0.7 Kgs | 530×355×255 mm (L×W×H) |
