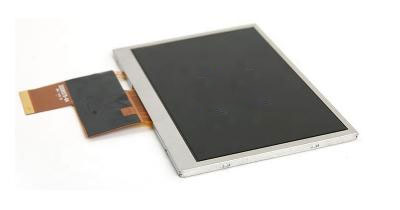

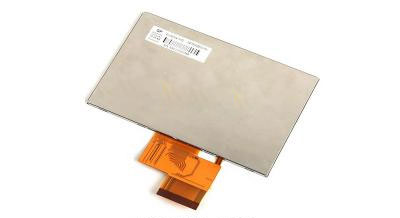

一、群创5.0寸液晶模组EJ050NA-01G应用特征
基本信息 : | 制造商 | 群创 | 面板型号 | EJ050NA-01G |
面板尺寸 | 5.0" | 面板应用 | 便携导航仪,车载显示,便携式DVD,MP4 MPM,数码相框,网络电话,掌上电视 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
生产情况 : | 量产中 | |||
二、群创5.0寸液晶模组EJ050NA-01G结构详情
像素特征 : | 像素数量 | 800(RGB)×480 , WVGA | 点间距 | 0.045×0.135 (W×H)mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.135×0.135 (W×H)mm | |
结构尺寸 : | 显示区域 | 108(W)×64.8(H) mm | 可视区域 | 110.6(W)×67.6(H) mm |
外观尺寸 | 120.7(W)×76.3(H) mm | 外观厚度 | 3.10±0.2 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 外观形状 | - | |
其它特征 : | 重量 | 58.5g (Typ.) | 表面处理 | Clear |
三、群创5.0寸液晶模组EJ050NA-01G光学详情
基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创5.0寸液晶模组EJ050NA-01G电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 1.504W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、群创5.0寸液晶模组EJ050NA-01G背光详情
| 背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 15K(Typ.) (Hours) |
| 数量 | 7S2P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| WLED驱动电气 : | 电压输入 | 21.7±2.1V | 电流输入 | 40±4mA | ||
| 功率消耗 | 868mW (Typ.) | |||||
| 接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 |
六、群创5.0寸液晶模组EJ050NA-01G信号详情
信号系统 : | Parallel RGB (1 ch, 8-bit) | |||||
信号电气: | 电压输入 | 3.3/10.4/16.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流输入 | 10.0/50.0/1.0/1.0mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||
功率消耗 | 0.223W | |||||
逻辑电压 : | 0≤VIL≤0.3DVDD; 0.7VDD≤VIH≤DVDD | |||||
接口特征 : | 类型 | FPC | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 0.5 mm | 50pins | 1 pcs | DRGB-50P1C8B-115A | |
七、群创5.0寸液晶模组EJ050NA-01G包装详情
包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
100 pcs / 箱 | 7.67±0.38 Kgs | 530×355×255 mm |
