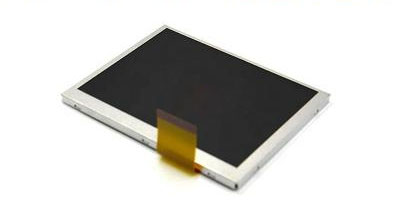

一、群创5.6寸液晶模组AT056TN52 V.3应用特征
基本信息 : | 制造商 | 群创 | 面板型号 | AT056TN52 V.3 |
面板尺寸 | 5.6” | 面板应用 | 便携DVD,数码相框 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面,风景模式,白光LED背光,上/下/左/右翻转显示 | |||
生产情况 : | 量产中 | |||
二、群创5.6寸液晶模组AT056TN52 V.3结构详情
像素特征 : | 像素数量 | 640(RGB)×480 , VGA | 点间距 | 0.0588×0.1764 (H×V)mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.1764×0.1764 (H×V)mm | |
结构尺寸 : | 显示区域 | 112.896(H) × 84.672(V)mm | 可视区域 | 115.70(H) × 87.47(V)mm |
外观尺寸 | 126.5(H) × 100(V)mm | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
其它特征 : | 重量 | 127.5g (Typ.) | 表面处理 | 雾面 |
三、群创5.6寸液晶模组AT056TN52 V.3光学详情
基本信息 : | 面板亮度 | 200 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色域 | - | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创5.6寸液晶模组AT056TN52 V.3电子详情
翻转扫描 : | 翻转 (水平/垂直) |
工作频率 : | 60Hz |
功率总耗 : | 1.047W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、群创5.6寸液晶模组AT056TN52 V.3背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | ||
数量 | 3S5P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 8.4/9.3/10.5V (Min./Typ./Max.) | 电流输入 | 100±10mA | ||||
功率消耗 | 930mW (Typ.) | |||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||||
六、群创5.6寸液晶模组AT056TN52 V.3信号详情
信号系统 : | Parallel RGB (1 ch, 8-bit) | |||||||
信号电气: | 电压输入 | 3.3/5.0/15/-10V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 10/16/0.12/0.13mA (Typ.)(ICC/IDD/IGH/IGL) | ||||
功率消耗 | 117mW (Typ.) | |||||||
逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||||
接口特征 : | 类型 | FPC | ||||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||
- | - | 0.5 mm | 50pins | 1 pcs | DRGB-50P1C8B-110A | |||
七、群创5.6寸液晶模组AT056TN52 V.3包装详情
包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 10.31±0.52 Kgs | 530×355×255 mm (L×W×H) |
