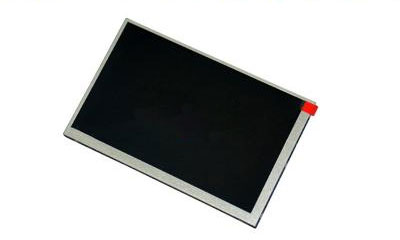

一、群创7寸液晶模组P070BAG-CM1 应用详情
基本信息: | 面板品牌 | 群创 | 面板型号 | P070BAG-CM1 |
| 面板尺寸 | 7.0" | 面板应用 | 车载显示,平板电脑 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境: | 工作温度 | -20 ~ 70 °C | 储存温度 | -30 ~ 80 °C |
| ROHS状态 | ROHS | |||
| 典型特征: | 6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、群创7寸液晶模组P070BAG-CM1结构详情
像素特征: | 分辨率 | 1024(RGB)×600 , WSVGA | 点间距 | 0.0502×0.1432 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.1432×0.1432 mm (H×V) | |
| 结构特征: | 显示区域 | 154.214×85.92 mm (H×V) | 可视区域 | 156.7×89.1 mm (H×V) |
| 外观尺寸 | 164.9×100 mm (H×V) | 外观厚度 | 4.8±0.3 mm | |
| 外观特征: | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |
| 安装孔位 : | Without | |||
| 其它特征 | 重量 | 140g (Typ.) | 表面处理 | Hard coating |
三、群创7寸液晶模组P070BAG-CM1 光学详情
| 基本信息: | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 75/75/70/75 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能: | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色域 | 70% NTSC (CIE1931) | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创7寸液晶模组P070BAG-CM1电子详情
| 翻转扫描: | 翻转 (水平/垂直) |
| 帧频率: | 60Hz |
五、群创7寸液晶模组P070BAG-CM1 背光详情
| 背光特征: | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 15K(Typ.) (Hours) |
| 数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 灯管电气: | 电压输入 | 8.4/9.9/10.2V (Typ./Max.) | 电流输入 | 265mA (Typ.) | ||
| 功耗 | 2.62W (Typ.) | |||||
| 接口特征: | 类型 | 包含在屏信号接口中 | ||||
六、群创7寸液晶模组P070BAG-CM1信号详情
| 信号系统: | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |
| 信号电气: | 电压输入 | 3.3/11.04/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流输入 | 35/20.0/0.26mA (Typ.)(DIVDD/AIVDD/IGH/IGL) |
| 功耗 | 0.4W (Typ.) | |||
| 接口特征: | 类型 | FPC | 位置 | - |
| FPC详情: | 脚间距 | 脚数 | 数量 | 接口定义 |
| 0.5mm | 40pins | 1pcs | - | |
七、群创7寸液晶模组P070BAG-CM1包装详情
| 包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
| 50 pcs / 箱 | 10.12±0.51 Kgs | 525×362×250 mm (L×W×H) |
