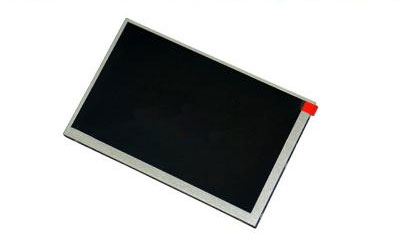

一、群创7寸工业液晶模组AT070TN84 V.1 应用详情
| 基本信息: | 面板品牌 | 群创 | 面板型号 | AT070TN84 V.1 |
| 面板尺寸 | 7.0" | 面板应用 | 便携式DVD,数码相框,车载显示 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境: | 工作温度 | -30 ~ 85 °C | 储存温度 | -30 ~ 85 °C |
| ROHS状态 | ROHS | |||
| 典型特征: | 表面雾面,宽温,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、群创7寸工业液晶模组AT070TN84 V.1 结构详情
| 像素特征: | 分辨率 | 800(RGB)×480 , WVGA | 点间距 | 0.0635×0.1905 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
| 结构特征: | 显示区域 | 152.4×91.44 mm (H×V) | 可视区域 | 155.2×94.2 mm (H×V) |
| 外观尺寸 | 165×104 mm (H×V) | 外观厚度 | 5.5/6.3 mm (Typ./Max.) | |
| 外观特征: | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 15:9 (H:V) | 外观形状 | - | |
| 安装孔位 : | Without | |||
| 其它特征 | 重量 | TBD | 表面处理 | 雾面 |
三、群创7寸工业液晶模组AT070TN84 V.1 光学详情
| 基本信息: | 面板亮度 | 450 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) (ms) | |
| 色彩性能: | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K (6-bit ) |
| 色域 | - | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创7寸工业液晶模组AT070TN84 V.1 电子详情
| 翻转扫描: | 翻转 (水平/垂直) |
| 功率消耗: | 2.219W (Typ.) |
| 时序控制 (T-CON) : | Need external T-CON |
五、群创7寸工业液晶模组AT070TN84 V.1 背光详情
| 背光特征: | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Min.) (Hours) |
| 数量 | 3S9P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 灯管电气: | 电压输入 | 9.9±0.6V | 电流输入 | 170/180/200mA (Min./Typ./Max.) | ||
| 功耗 | 1.782W (Typ.) | |||||
| 接口特征: | 类型 | 端子 | 位置 | - | 灯管驱动 | 无 |
| 接口详情: | 脚距 | 脚数 | 数量 | 脚定义 | ||
| 3.5 mm | 2pins | 1pcs | BLE-2PINS-AC | |||
六、群创7寸工业液晶模组AT070TN84 V.1 信号详情
| 信号系统: | Parallel RGB (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气: | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 5.0/40.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
| 功耗 | 437mW (Typ.) | |||
| 接口特征: | 类型 | FPC | 位置 | - |
| FPC详情: | 脚间距 | 脚数 | 数量 | 接口定义 |
| 0.5mm | 30pins | 2pcs | - | |
七、群创7寸工业液晶模组AT070TN84 V.1 包装详情
| 包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
| 50 pcs / 箱 | TBD | 530×355×255 mm |
