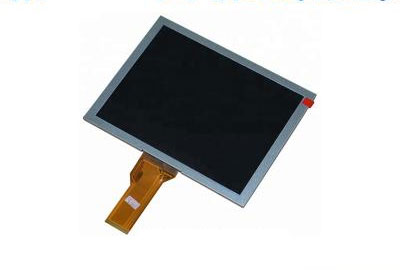

一、群创9寸工业液晶模组AT090TN12 V.3 应用详情
基本信息: | 面板品牌 | 群创 | 面板型号 | AT090TN12 V.3 |
| 面板尺寸 | 9.0" | 面板应用 | 便携式DVD,数码相框 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境: | 工作温度 | -20 ~ 70 °C | 储存温度 | -30 ~ 80 °C |
| ROHS状态 | ROHS | |||
| 典型特征: | 表面雾面,6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、群创9寸工业液晶模组AT090TN12 V.3结构详情
| 像素特征: | 分辨率 | 800(RGB)×480 , WVGA | 点间距 | 0.0825×0.2375 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.2375×0.2375 mm (H×V) | |
| 结构特征: | 显示区域 | 198×111.696 mm(H×V) | 可视区域 | 201.0×114.7 mm (H×V) |
| 外观尺寸 | 211.1×126.5 mm(H×V) | 外观厚度 | 5.9±0.3 mm | |
| 外观特征: | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |
| 其它特征 | 重量 | 253g (Typ.) | 表面处理 | 雾面 |
三、群创9寸工业液晶模组AT090TN12 V.3光学详情
| 基本信息: | 面板亮度 | 250 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能: | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创9寸工业液晶模组AT090TN12 V.3电子详情
| 翻转扫描: | 翻转 (水平/垂直) |
| 功率总耗: | 2.41W (Typ.) |
| 时序控制 (T-CON) : | Embedded T-CON |
五、群创9寸工业液晶模组AT090TN12 V.3背光详情
| 背光特征: | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) |
| 数量 | 3S11P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 灯管电气: | 电压输入 | 9.9±0.6V | 电流输入 | 240±24mA | ||
| 功耗 | 2.05W (Typ.) | |||||
| 接口特征: | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||
六、群创9寸工业液晶模组AT090TN12 V.3信号详情
| 信号系统: | TTL (1 ch, 6/8-bit) | 逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |
| 信号电气: | 电压输入 | 3.3/10.4/17.0/-5.0V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流输入 | 5.5/32.0/0.3/-0.3mA (Typ.)(IDVDD/IAIDD/IGH/IGL) |
| 功耗 | 360mW (Typ.) | |||
| 接口特征: | 类型 | FPC | 位置 | - |
| FPC详情: | 脚间距 | 脚数 | 数量 | 接口定义 |
| 0.5mm | 50pins | 1pcs | DRGB-50P1C8B-115A | |
七、群创9寸工业液晶模组AT090TN12 V.3包装详情
| 包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
| 30 pcs / 箱 | 10.462±0.53 Kgs | 530×355×255 mm (L×W×H) |

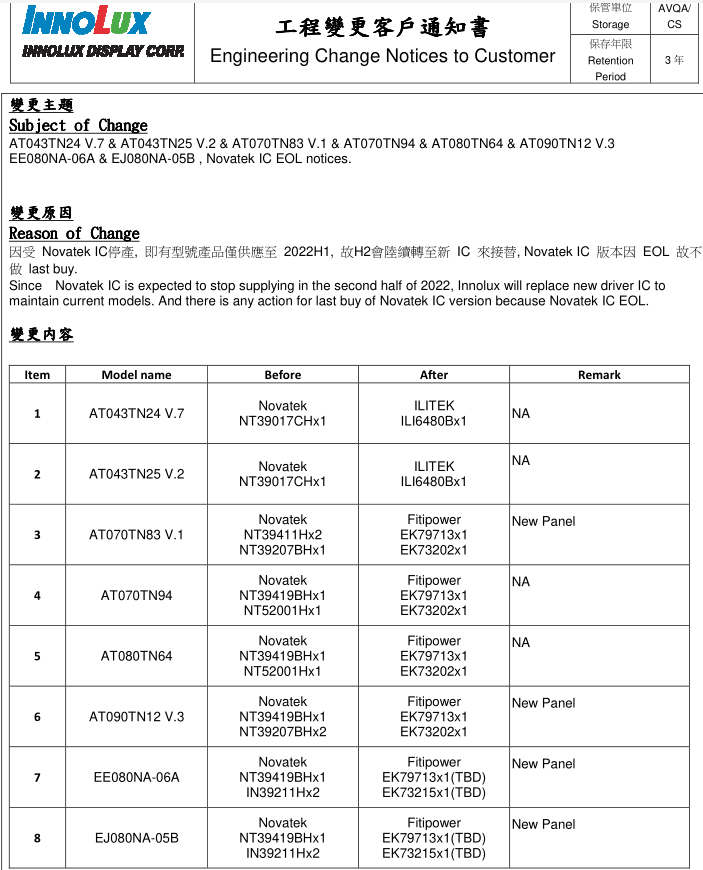

群创光电变更客户通知书截图如下:
