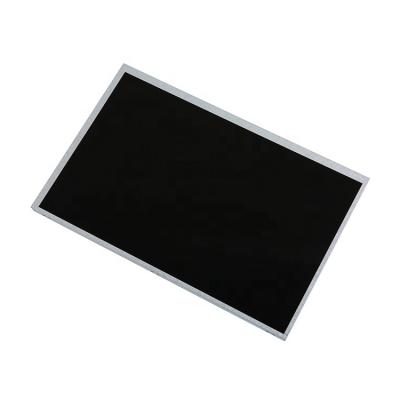

一、群创10.1寸车载液晶模组DJ101IA-07C 应用详情
| 基础信息: | 制造商 | 群创(INNOLUX) | 型号 | DJ101IA-07C |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载 | |
| 对角尺寸 | 10.1英寸 | |||
| 应用环境: | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
| ROHS | ROHS | |||
| 典型特征: | 表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,高亮度,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、群创10.1寸车载液晶模组DJ101IA-07C 结构详情
| 像素特征: | 解析度 | 1280(RGB)×800 , WXGA | 点间距(mm) | 0.058×0.175 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.175×0.175 (H×V) | |
| 结构尺寸: | 显示区域(mm) | 223.68(H) × 125.82(V) | 开口区域(mm) | - |
| 外观尺寸(mm) | 238.48(H) × 148.025(V) | 外观厚度(mm) | 6.35/9.9 (Typ./Max.) | |
| 外观特征: | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式 : | Rear mounting Pole (6-M3) | |||
| 其他参数: | 重量 | 340g (Max.) | 表面处理 | 雾面 |
三、群创10.1寸车载液晶模组DJ101IA-07C 光学详情
| 基础信息: | 显示亮度 | 750 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AAS,常黑显示,透射式 | |
| 推荐视角 | 全视角 | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能: | 白色坐标 | Wx:0.310; Wy:0.330 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
| 色域 | 70% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、群创10.1寸车载液晶模组DJ101IA-07C 电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率总耗: | 9.44W (Max.) |
五、群创10.1寸车载液晶模组DJ101IA-07C 信号详情
| 信号电气: | 电压供应 | 3.3V (Typ.) | 电流供应 | 320mA (Typ.) | |
| 功率消耗 | 1.6W (Max.) | ||||
| 信号类型: | LVDS (1 ch, 6/8-bit) | ||||
| 接口特征: | 位置 | - | 类型 | 端子 | |
| 接口详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| I-PEX | 20647-040E-01 | 0.5 mm | 40 pins | 1pcs | |
六、群创10.1寸车载液晶模组DJ101IA-07C 光源详情
| 光源特征: | 光源类型 | WLED | 数量 | - | 光源寿命 | 20K(Min.) (Hours) |
| 是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
| 灯管电气: | 电压供应 | 21.6/27.2V (Min./Max.) | 电流供应 | 288mA (Typ.) | ||
| 功率消耗 | 7.84W (Max.) | |||||
| 接口特征: | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 光源驱动 | 无 | |||||
七、群创10.1寸车载液晶模组DJ101IA-07C 包装详情
| 包装箱: | 每箱数量 | 重量 | 包装箱尺寸 |
| 26 pcs / box | 10.64 Kgs | 620×345×240 mm (L×W×H) |
