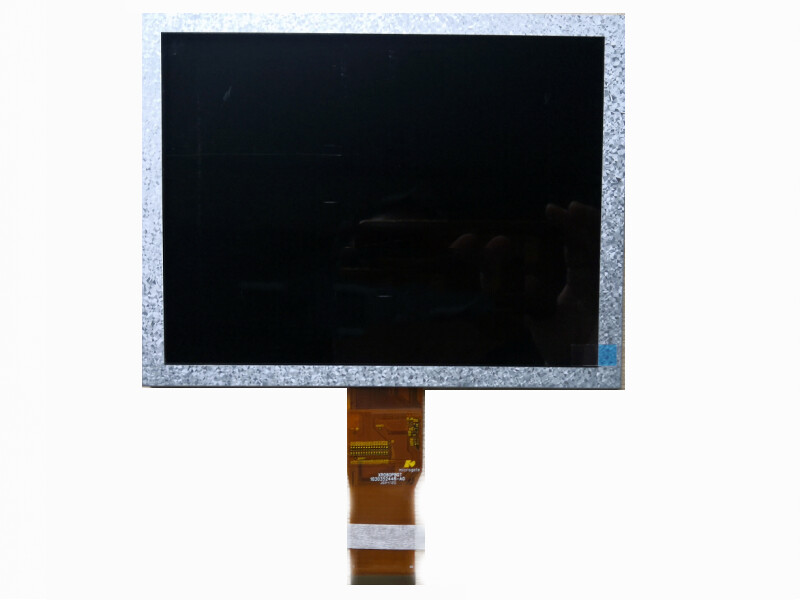

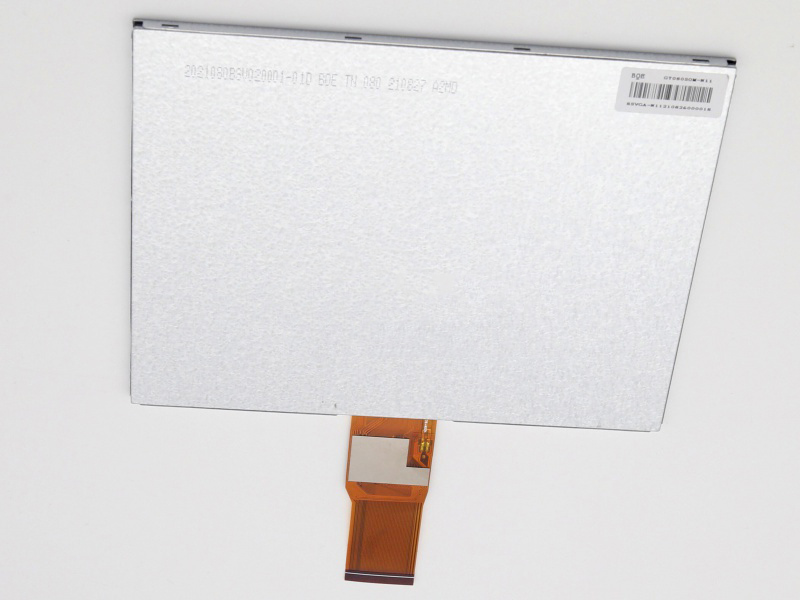

一、纳雷液晶模组M080NL-05B 应用详情
基础信息 : | 品牌 | 纳雷/NALEI | 型号名称 | M080NL-05B |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 8.0吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光,上/下,左/右翻转显示,6/8位灰阶可选,表面雾面 | |||
二、纳雷/NALEI液晶模组M080NL-05B 光学详情
基础信息 : | 亮度(cd/m²) | 250 (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
可视角度 | 75/75/75/75 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
色彩性能 : | 色度 | Wx:0.310; Wy:0.310 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色温 | 6852K | 白场变动 | - |
三、纳雷液晶模组M080NL-05B 结构详情
像素特征 : | 分辨率 | 800(RGB)×600, SVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0675×0.2025 mm | 像素间距(W×H) | 0.2025×0.2025 mm [125PPI] | |
物理尺寸 : | 显示尺寸 | 162(W)×121.5(H) mm | 外观尺寸 | 183(W)×141(H) mm |
可视尺寸 | 164.8(W)×124.3(H) mm | 外观厚度 | 5.6±0.3 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | - | 表面处理 | 雾面 |
四、纳雷液晶模组M080NL-05B 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
五、纳雷液晶模组M080NL-05B 信号详情
信号电气 : | 输入电流 | 120/30.5/0.5/4.21mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/10/21/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) | ||
功率消耗 | - | 信号接口 | Parallel RGB (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 50 pins | 1 pcs | DRGB-50P1C8B-115A | |||
六、纳雷液晶模组M080NL-05B 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | 4S5P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | - | |
灯管电气 : | 输入电压 | 10.8/12.0/12.8V (Min./Typ./Max.) | 输入电流 | 100mA | ||
功率消耗 | 1.2W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 无 | |||||
