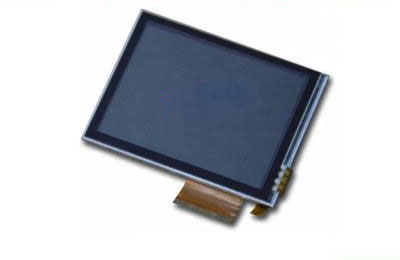

一、天马液晶模组TM035HDHT1 应用详情
基本信息: | 制造商 | 天马(tianma) | 型号 | TM035HDHT1 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | PDA手持终端 | |
对角尺寸 | 3.5” | |||
应用环境: | 工作温度 | -20 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
ROHS | ROHS | |||
典型特征: | 肖像模式,半投射半反射式,白光LED背光 | |||
二、天马液晶模组TM035HDHT1 结构详情
像素特征: | 解析度 | 240(RGB)×320 , QVGA | 点间距 | 0.0745×0.2235 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.2235×0.2235 (H×V)mm | |
结构尺寸: | 显示区域 | 53.64(H) × 71.52(V)mm | 开口区域 | 56.64(H) × 74.52(V)mm |
外观尺寸 | 64(H) × 85(V)mm | 外观厚度 | 2.93±0.3 | |
外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 3:4 (H:V) | 风景肖像 | 肖像模式 | |
其它参数: | 重量 | 33.5g | 表面处理 | Hard coating |
三、天马液晶模组TM035HDHT1 光学详情
基本信息: | 显示亮度 | 100 cd/m² (Typ.) | 对比度 | 150:1 (Typ.) (透射) 2.5:1 (Typ.) (反射) |
可视角度 | 40/45/55/40 (Typ.)(CR≥10) | 显示模式 | ECB,常白显示,透反射式 | |
最佳视角 | 6 o'clock | 响应时间(ms) | 35 (Typ.)(Tr+Td) | |
色彩性能: | 白色坐标 | X:0.310; Y:0.300 | 支持颜色 | 262K (6-bit) |
色域 | 35% NTSC (CIE1931) | 亮度均匀性 | - | |
显示性能: | 室外可视性 | 是 | 透射度 | - |
3D技术 | - | 反射率 | 5.5% (Typ.) |
四、天马液晶模组TM035HDHT1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | 已邦定 ILI9341 |
时序控制 (T-CON) : | Embedded T-CON |
五、天马液晶模组TM035HDHT1信号详情
信号电气: | 电压供应 | 2.8/15/-10V (Typ.)(VCC/VGH/VGL) | 电流供应 | - |
信号类型: | Parallel RGB (1 ch, 6-bit) + SPI | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征: | 类型 | FPC | ||
接口详情: | 数量 | 脚数 | 脚距 | |
1pcs | 50pins | 0.5mm | ||
六、天马液晶模组TM035HDHT1光源详情
光源特征: | 光源类型 | WLED | 光源形状 | 1串 | 位置 | 侧入式光源 |
数量 | 6S1P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气 | 电压供应 | 19.2V (Typ.) | 电流供应 | 20mA (Typ.) | ||
功耗 | 384mW (Typ.) | |||||
接口特征: | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马液晶模组TM035HDHT1 包装详情
包装箱: | 数量 | 重量 | 包装箱尺寸 |
112 pcs / box | TBD | 516×336×226 mm (L×W×H) |
