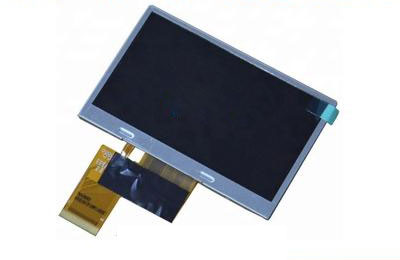

一、天马液晶模组TM043NDHG11应用特征
| 基本信息 : | 制造商 | 天马(TIANMA) | 面板型号 | TM043NDHG11 |
| 面板尺寸 | 4.3英寸 | 面板应用 | 手持终端,车载显示 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 典型特征 : | 高亮度,白光LED背光,表面雾面 | |||
二、天马液晶模组TM043NDHG11 结构特征
| 对角尺寸: | 4.3" | |||
| 像素特征: | 像素数量 | 800(RGB)×480 , WVGA | 点间距(H×V) | 0.066×0.198 mm |
| 像素布局 | RGB垂直条状 | 像素间距(H×V) | 0.198×0.198 mm | |
| 结构尺寸: | 显示区域 | 95.04×53.856 mm (H×V) | 可视区域 | 99.04×54.86 mm (H×V) |
| 外观尺寸 | 105.5×67.2 mm (H×V) | 外观厚度 | 2.9±0.3 mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |
| 其它参数 : | 重量 | TBD | 表面处理 | 雾面,Hard coating (3H) |
三、天马液晶模组TM043NDHG11光学特征
| 基本信息: | 显示亮度 | 显示模式 | 对比度 | |
| 880 cd/m² (Typ.) | TN,常白显示,透射式 | 800:1 (Typ.) (透射) | ||
| 推荐视角 | 可视角度 | 响应时间 | ||
| 6 o'clock | 70/70/60/70 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) (ms) | ||
| 色彩性能 : | 色温 | 支持颜色 | 白色坐标 | |
| 6802K | 16.7M (8-bit) | Wx:0.307; Wy:0.330 | ||
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |
| 54% | 71% | 54% | ||
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | ||
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
| 亮度均匀性 : | 1.25 (Typ.)(9 points) | |||
| 显示性能 : | 室外可视性 | 是 | ||
四、天马液晶模组TM043NDHG11电子特征
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 驱动IC : | COG 已邦定 ST8272T |
| 时序控制 (T-CON) : | Embedded T-CON |
五、天马液晶模组TM043NDHG11 光源特征
| 光源特征: | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
| WLED | 侧入式光源 | 20K(Typ.) | 8S2P | 阵列 | - | |
| WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 25.6V (Typ.) | 40mA (Typ.) | 1.24W (Typ.) | ||||
| 接口特征: | 类型 | 灯管驱动 | ||||
| 包含在屏信号接口中 | 无 | |||||
六、天马液晶模组TM043NDHG11信号特征
| 信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 3.3V (Typ.) | TBD | - | ||||
| 信号逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| 接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
| Parallel RGB (1 ch, 8-bit) | FPC | - | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 1 pcs | 40 pins | 0.5 mm | ||||
六、天马液晶模组TM043NDHG11包装特征
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 112 pcs / 箱 | TBD | 530×350×250 mm |
