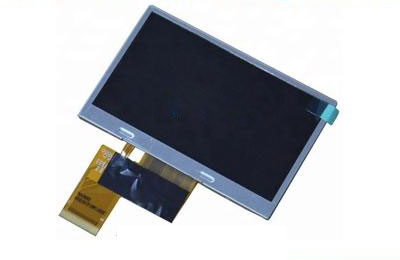

一、天马4.7寸液晶模组TM047NDH04 应用详情
基本信息: | 制造商 | 天马(tianma) | 型号 | TM047NDH04 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 便携导航仪,掌上电视,MP4 PMP | |
对角尺寸 | 4.7” | |||
应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征: | 表面镜面,风景模式,宽屏,白光LED背光 | |||
二、天马4.7寸液晶模组TM047NDH04结构详情
像素特征: | 解析度 | 480(RGB)×272 , WQVGA | 点间距 | 0.072×0.216 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.216×0.216 (H×V)mm | |
结构尺寸: | 显示区域 | 103.68×58.752 mm (H×V) | 开口区域 | 104.68×59.75(H×V)mm |
外观尺寸 | 114.3×72.5 mm (H×V) | 外观厚度 | 3.3±0.3 mm | |
外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 肖像模式 | |
其它参数: | 重量 | 115g | 表面处理 | 镜面 (Haze 0%),Hard coating (3H) |
三、天马4.7寸液晶模组TM047NDH04光学详情
基本信息: | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
最佳视角 | 12 o'clock | 响应时间 | 20 (Typ.)(Tr+Td)(ms) | |
色彩性能: | 白色坐标 | X:0.310; Y:0.320 | 支持颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马4.7寸液晶模组TM047NDH04电子详情
工作频率: | 60Hz |
翻转扫描 : | No |
时序控制 (T-CON) : | Embedded T-CON |
五、天马4.7寸液晶模组TM047NDH04信号详情
信号电气: | 电压供应 | 3.3V (Typ.) | 功率消耗 | 85/90mW (Typ./Max.) |
信号类型: | Parallel RGB (1 ch, 8-bit) | 逻辑电压 | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |
接口特征: | 类型 | FPC | ||
接口详情: | 数量 | 脚数 | 脚距 | |
1pcs | 40pins | 0.5mm | ||
六、天马4.7寸液晶模组TM047NDH04光源详情
光源特征: | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 5S2P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气: | 电压供应 | 16V (Typ.) | 电流供应 | 40/50mA (Typ./Max.) | ||
功耗 | 640mW (Typ.) | |||||
接口特征: | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马4.7寸液晶模组TM047NDH04包装详情
包装箱: | 数量 | 重量 | 包装箱尺寸 |
112 pcs / box | 11.5±0.057 Kgs | 530×350×250 mm (L×W×H) |
