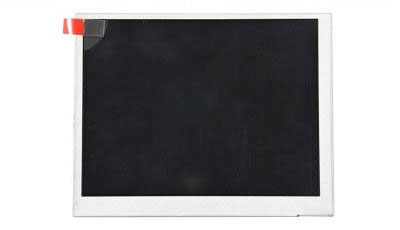

一、天马5.6寸液晶模组TM056KDH01 应用详情
基本信息: | 制造商 | 天马(tianma) | 型号 | TM056KDH01 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 可视门铃,数码相框,便携式DVD,工业 | |
对角尺寸 | 5.6” | |||
应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征: | 表面雾面,风景模式,白光LED背光,上/下/左/右翻转显示 | |||
二、天马5.6寸液晶模组TM056KDH01 结构详情
像素特征: | 解析度 | 320(RGB)×234 | 点间距 | 0.118×0.362 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.362×0.362 (H×V)mm | |
结构尺寸: | 显示区域 | 113.28(H) × 84.708(V)mm | 开口区域 | 116.08(H) × 87.51(V)mm |
外观尺寸 | 126.5(H) × 100(V)mm | 外观厚度 | 5.7 (Typ.)mm | |
外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 肖像模式 | |
其它参数: | 重量 | 123g (Typ.) | 表面处理 | 雾面 |
三、天马5.6寸液晶模组TM056KDH01 光学详情
基本信息: | 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 300:1 (Typ.) (透射) |
可视角度 | 65/65/45/65 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能: | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 全色 |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马5.6寸液晶模组TM056KDH01 电子详情
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
五、天马5.6寸液晶模组TM056KDH01 信号详情
信号电气: | 电压供应 | 5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | 0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) |
信号类型: | TFT Specific Analog RGB | 逻辑电压 | - | |
接口特征: | 类型 | FPC | ||
接口详情: | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 26pins | 0.5mm | ||
六、天马5.6寸液晶模组TM056KDH01 光源详情
光源特征: | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 2S7P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气: | 电压供应 | 6.4V (Typ.) | 电流供应 | 140mA (Typ.) | ||
功耗 | 896mW (Typ.) | |||||
接口特征: | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马5.6寸液晶模组TM056KDH01 包装详情
包装箱: | 数量 | 重量 | 包装箱尺寸 |
50 pcs / box | 10.09±0.5 Kgs | 530×350×250 mm (L×W×H) |
