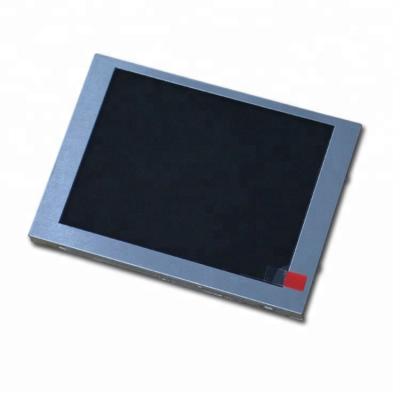

一、天马5.7寸液晶模组TM057QDH01 应用详情
基本信息: | 制造商 | 天马(tianma) | 型号 | TM057QDH01 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 5.7” | |||
应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 85 °C |
ROHS | ROHS | |||
典型特征: | 表面雾面,风景模式,白光LED背光,上/下/左/右翻转显示,背光寿命大于5w小时 | |||
二、天马5.7寸液晶模组TM057QDH01结构详情
像素特征: | 解析度 | 640(RGB)×480 , VGA | 点间距(mm) | 0.060×0.180 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.180×0.180mm (H×V) | |
结构尺寸: | 显示区域(mm) | 115.2(W)×86.4(H) mm | 开口区域(mm) | 118.2(W)×89.4(H) mm |
外观尺寸(mm) | 144(W)×104.6(H) mm | 外观厚度(mm) | 12.8 (Max.) mm | |
外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 肖像模式 | |
安装方式: | Rear mounting poles (4-Φ2.6) | |||
其它参数: | 重量 | TBD | 表面处理 | 雾面,Hard coating (3H) |
三、天马5.7寸液晶模组TM057QDH01光学详情
基本信息: | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/70/60 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
最佳视角 | 6 o'clock | 响应时间 | 20(Typ./Max.)(Tr+Td) ms | |
色彩性能: | 白色坐标 | X:0.302; Y:0.329 | 支持颜色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马5.7寸液晶模组TM057QDH01 电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率: | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
五、天马5.7寸液晶模组TM057QDH01 信号详情
信号电气: | 电压供应 | 3.3V (Typ.) | 电流供应 | 195/310mA (Typ./Max.) |
信号类型: | Parallel RGB (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征: | 类型 | 端子 | ||
接口详情: | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 33pins | 0.5mm | DRGB-33P1C6B-020B | |
六、天马5.7寸液晶模组TM057QDH01 光源详情
光源特征: | 光源类型 | WLED | 光源形状 | 3串 | 位置 | 侧入式光源(底部) |
数量 | 7S3P | 是否可换 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
灯管电气 | 电压供应 | 21/22.4/25.2V (Min./Max.) | 电流供应 | 25mA (Typ.) | ||
功耗 | 1.68W (Typ.) | |||||
接口特征: | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马5.7寸液晶模组TM057QDH01 包装详情
包装箱: | 数量 | 重量 | 包装箱尺寸 |
40 pcs / box | 9.40±0.047 Kgs | 530×350×250 mm (L×W×H) |
