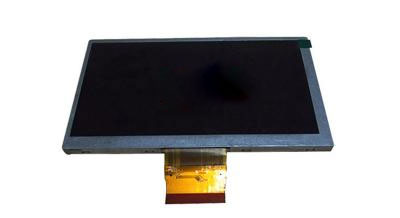

一、天马6.0寸液晶模组TM060RDH01应用详情
基本信息: | 制造商 | 天马(tianma) | 型号 | TM060RDH01 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 车载显示,数码相框,便携式DVD,工业 | |
对角尺寸 | 6.0” | |||
应用环境: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征: | 表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示,宽屏 | |||
二、天马6.0寸液晶模组TM060RDH01结构详情
像素特征: | 解析度 | 800(RGB)×480 , WVGA | 点间距 | 0.0555×0.1538 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距 | 0.1665×0.1538 mm(W×H) | |
结构尺寸: | 显示区域 | 133.2×73.8 mm(W×H) | 开口区域 | 136.4×76.7 mm(W×H) |
外观尺寸 | 145.5(W)×87.8(H) mm | 外观厚度 | 5.40±0.30 mm | |
外观特征: | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数: | 重量 | 113.3g | 表面处理 | 雾面 |
三、天马6.0寸液晶模组TM060RDH01光学详情
基本信息: | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 20/30 (Typ./Max.)(Tr+Td) (ms) | |
色彩性能: | 白色坐标 | X:0.305; Y:0.330 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马6.0寸液晶模组TM060RDH01电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率: | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
刷新频率: | 60Hz |
五、天马6.0寸液晶模组TM060RDH01信号详情
信号电气: | 电压供应 | 3.3/9.84/19.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | 5/25/0.4/0.4mA (Typ.)(ICC/IVDD/IGH/IGL) |
信号类型: | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征: | 类型 | 端子 | ||
接口详情: | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 60pins | 0.5mm | ||
六、天马6.0寸液晶模组TM060RDH01光源详情
光源特征: | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 3S7P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气: | 电压供应 | 9.6V (Typ.) | 电流供应 | 140/175mA (Typ./Max.) | ||
功耗 | 1.344/1.680W (Typ./Max.) | |||||
接口特征: | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马6.0寸液晶模组TM060RDH01包装详情
包装箱: | 数量 | 重量 | 包装箱尺寸 |
50 pcs / box | 8.656 Kgs | 530×350×250 mm (L×W×H) |
