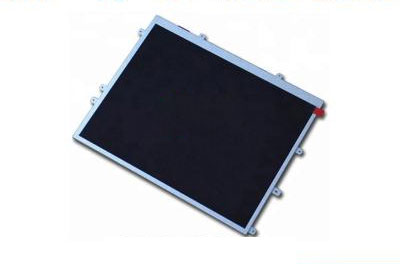

| 基本信息 : | 制造商 | 天马(TIANMA) | 面板型号 | TM084SDHG01 |
| 面板尺寸 | 8.4英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 典型特征 : | 白光LED背光,上/下/左/右翻转显示,寿命大于5万小时,含LED驱动器,6/8位灰阶可选,表面雾面 | |||
| 对角尺寸: | 8.4" | |||
| 像素特征: | 像素数量 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.071×0.213 (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距(mm) | 0.213×0.213 (H×V) | |
| 结构尺寸: | 显示区域(mm) | 170.4(H) × 127.8(V) | 可视区域(mm) | 173.2(H) × 130.6(V) |
| 外观尺寸(mm) | 203(H) × 142.5(V) | 外观厚度 | 5.7±0.2 | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
| 宽高比 | 4:3 (H:V) | 外观形状 | - | |
| 安装方式 : | Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel | |||
| 其它参数 : | 重量 | 185.1g | 表面处理 | 雾面 |
| 基本信息: | 显示亮度 | 显示模式 | 对比度 |
| 350 cd/m² (Typ.) | TN,常白显示,透射式 | 700:1 (Typ.) (透射) | |
| 推荐视角 | 可视角度 | 响应时间 | |
| 6 o'clock | 80/80/65/75 (Typ.)(CR≥10) | 25/10 (Typ.)(Tr/Td) | |
| 色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | Wx:0.313; Wy:0.329 | |
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
| 54% | 74% | 57% | |
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均匀性 : | 1.33 (Max.)(5 points) | ||
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率消耗: | 6.7W (Typ.) |
| 光源特征: | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
| WLED | 侧入式光源(顶部) | 50K(Typ.) | 9S2P | 2串 | Replaceable | |
| WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 10.8/12.0/12.6V (Min./Typ./Max.) | 480mA (Typ.) | 5.76/6W (Typ/Max.) | ||||
| 接口特征: | 类型 | WLED 驱动 | ||||
| 包含在屏信号接口中 | 含LED驱动器 | |||||
| 信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 3.3V (Typ.) | 280mA (Typ.) | 0.924W (Typ.) | ||||
| 接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
| LVDS (1 ch, 6/8-bit) | 端子 | 背面 | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 信盛精工 | MSB240420E | 1 pcs | 20 pins | 1.25 mm | LVDS-20P1C8B-080B | |
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 20pcs / 箱 | 14.8 Kgs | 570×320×420 mm (L×W×H) |
