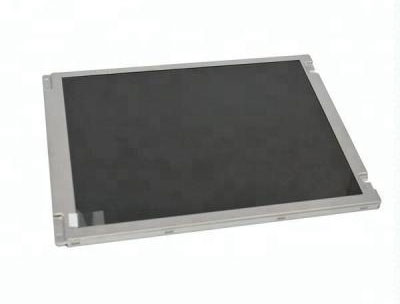

| 基本信息 : | 制造商 | 天马(TIANMA) | 面板型号 | TM121JDSG10 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 应用环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 典型特征 : | 白光LED背光,背光寿命大于5万小时,含LED驱动器,表面雾面 | |||
| 对角尺寸: | 12.1" | |||
| 像素特征: | 像素数量 | 1280(RGB)×800 , WXGA | 点间距(mm) | 0.068×0.204 (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距(mm) | 0.204×0.204 (H×V) | |
| 结构尺寸: | 显示区域(mm) | 261.12(H) × 163.2(V) | 可视区域(mm) | 262.12(H) × 164.2(V) |
| 外观尺寸(mm) | 278(H) × 184(V) | 外观厚度(mm) | 9.9/10.4 (Typ./Max.) | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
| 宽高比 | 16:10 (H:V) | 外观形状 | - | |
| 安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它参数 : | 重量 | 440g (Typ.) | 表面处理 | 雾面 |
| 基本信息: | 显示亮度 | 显示模式 | 对比度 |
| 450 cd/m² (Typ.) | SFT,常黑显示,透射式 | 1000:1 (Typ.) (透射) | |
| 推荐视角 | 可视角度 | 响应时间 | |
| 全视角 | 85/85/85/85 (Typ.)(CR≥10) | 12/13 (Typ.)(Tr/Td) | |
| 色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
| 6200K | 16.7M (8-bit) | Wx:0.316; Wy:0.350 | |
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
| 39% | 55% | 41% | |
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均匀性 : | 1.33/1.43 (Typ./Max.)(9 points) | ||
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 驱动IC : | COG 已邦定 RM91M39, RM76M59 |
| 光源特征: | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
| WLED | - | 50K(Typ.) | - | - | - | |
| WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 10/12.0/15V (Min./Typ./Max.) | 660mA (Typ.) | 7.20W (Typ.) | ||||
| 接口特征: | 类型 | WLED 驱动 | ||||
| 包含在屏信号接口中 | 含LED驱动器 | |||||
| 信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 3.3V (Typ.) | 660mA (Typ.) | 2.18W (Typ.) | ||||
| 接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
| LVDS (1 ch, 8-bit) | 端子 | - | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 庆良 | 093G30-B0001A-G4 | 1 pcs | 30pins | 1.0 mm | ||
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 15pcs / 箱 | 10.0±0.5 Kgs | 530×430×274 mm (L×W×H) |
