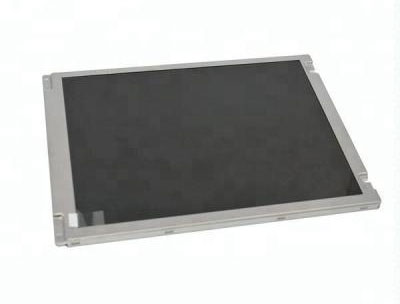

| 基础信息 : | 品牌 | 天马(TIANMA) | 型号名称 | TM121SDSG07 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 12.1吋 | 适用于 | 工业 | |
| 最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征 : | 白光LED背光,含LED驱动器,6/8位灰阶可选 | |||
| 基础信息: | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
| 最佳角度 | - | 响应速度 | 35 (Typ.)(Tr+Td) | |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
| 色彩性能 : | 色度 | - | 颜色数量 | 262K/16.7M (6-bit / 8-bit ) |
| 色温 | - | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 像素特征 : | 分辨率 | 800(RGB)×600 , SVGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.1025×0.3075mm | 像素间距(W×H) | 0.3075×0.3075mm | |
| 物理尺寸 : | 显示尺寸 | 246(H) × 184.5(V)mm | 外观尺寸 | - |
| 可视尺寸 | - | 外观厚度 | - | |
| 外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观样式 | - |
| 刷新频率 : | 60Hz |
| 信号电气 : | 输入电流 | 270/325mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
| 功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
| 接口特征: | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 信盛精工 | MSB240420HE | 1.25 mm | 20 pins | 1 pcs | ||
| 光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
| 灯管驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 输入电压 | 12.0V (Typ.) | 输入电流 | TBD | ||
