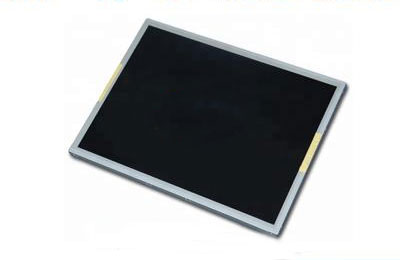

一、天马液晶模组TM150XDHG01 应用详情
| 基础信息: | 品牌 | 天马(TIANMA) | 型号名称 | TM150XDHG01 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 15.0吋 | 适用于 | 工业,户外高亮 | |
| 最大额定 : | 工作温度 | -30 ~ 70 °C | 存储温度 | -40 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征 : | 宽温,超高亮度,白光LED背光,含LED驱动器,表面雾面 | |||
二、天马液晶模组TM150XDHG01 光学详情
| 基础信息 : | 亮度(cd/m²) | 1000 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 最佳角度 | 12 o'clock | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
| 色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K (6-bit) |
| 色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 75% |
| Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 : | 阳光下可视性 | 是 |
三、天马液晶模组TM150XDHG01 结构详情
| 像素特征 : | 分辨率 | 1600(RGB)×1200 , UXGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.0635×0.1905 mm | 像素间距(W×H) | 0.1905×0.1905 mm | |
| 物理尺寸 : | 显示尺寸 | 304.8(W)×228.6(H) mm | 外观尺寸 | 318.7(W)×212.65(H) mm |
| 可视尺寸 | 307.8(W)×231.1(H) mm | 外观厚度 | 6.0/6.5 (Typ./Max.) mm | |
| 外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观样式 | - | |
| 安装方式 : | Side mounting holes (4-M2.5) on left, right bezel | |||
| 其它细节 : | 重量 | 620g | 表面处理 | 雾面 |
四、天马液晶模组TM150XDHG01 电子详情
| 翻转扫描 : | No |
五、天马液晶模组TM150XDHG01 信号详情
| 信号电气 : | 输入电流 | 990mA (Typ.) | 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | 信号接口 | LVDS (2 ch, 6-bit) | ||
| 接口特征 : | 位置 | - | 类型 | 端子 | |
| 信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 航空电子 | FI-XB30SL-HF10 | 1.0 mm | 30 pins | 1 pcs | |
六、天马液晶模组TM150XDHG01 发光详情
| 灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 可换性 | - | 灯管形状 | - | 灯管寿命 | 30K(Typ.) (Hours) | |
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 广濑电机 | DF19L-14P-1H | 1.0 mm | 14 pins | 1 pcs | ||
| 灯管驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 1.14/1.29A (Typ./Max.) | ||
七、天马液晶模组TM150XDHG01 包装详情
| 包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
| 15 pcs / 箱 | 520×435×330 mm | 12.75 Kgs |
