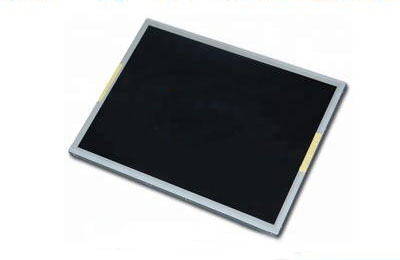

一、天马液晶模组TM150TDSG81应用详情
| 基础信息 : | 品牌 | 天马(TIANMA) | 型号名称 | TM150TDSG81 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 15.0吋 | 适用于 | 工业 | |
| 最大额定 : | 工作温度 | -10 ~ 65 °C | 存储温度 | -20 ~ 65 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征 : | 背光易换,白光LED背光,含LED驱动器,6/8位灰阶可选,表面雾面 | |||
二、天马液晶模组TM150TDSG81光学详情
| 基础信息: | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
| 最佳角度 | 12 o'clock | 响应速度 | 15 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
| 色彩性能 : | 色度 | Wx:0.307; Wy:0.313 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + FRC) |
| 色温 | 7006K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 61% | sRGB覆盖率 | 80% |
| Adobe RGB覆盖率 | 62% | DCI-P3覆盖率 | 64% | |
| Rec.2020覆盖率 | 46% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、天马液晶模组TM150TDSG81结构详情
| 像素特征 : | 分辨率 | 1024(RGB)×768 , XGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.099×0.297 mm | 像素间距(W×H) | 0.297×0.297 mm | |
| 物理尺寸 : | 显示尺寸 | 304.128(W)×228.096(H) mm | 外观尺寸 | 326.5(W)×253.5(H) mm |
| 可视尺寸 | 307.4(W)×231.3(H) mm | 外观厚度 | 10.0 (Max.) mm | |
| 外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观样式 | - | |
| 安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它细节 : | 重量 | TBD | 表面处理 | 雾面 |
四、天马液晶模组TM150TDSG81电子详情
| 刷新频率 : | 60Hz |
| 翻转扫描 : | No |
五、天马液晶模组TM150TDSG81 信号详情
| 信号电气 : | 输入电流 | - | 输入电压 | 3.3V (Typ.) | ||
| 功率消耗 | - | 信号接口 | eDP (1 Lane) | |||
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| I-PEX | 20455-030E-02 | 0.5 mm | 30 pins | 1 pcs | EDP-30P1L-030A | |
六、天马液晶模组TM150TDSG81发光详情
| 光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 可换性 | Replaceable | 灯管形状 | - | 灯管寿命 | 30K(Typ.) (Hours) | |
| 接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
| 灯管驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) | 输入电流 | - | ||
七、天马液晶模组TM150TDSG81包装详情
| 包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
| 14 pcs / 箱 | 438×402×464 mm | - |
