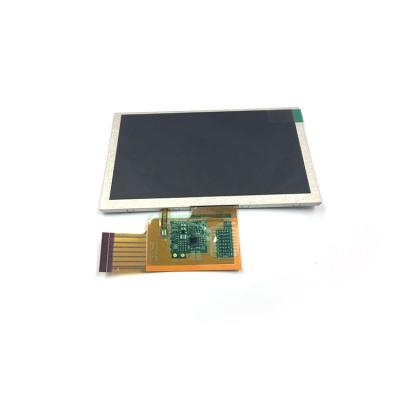

一、友达5寸工业液晶模组G050VTN01.0 主要参数
品牌 | 友达 (AUO) | 型号名称 | G050VTN01.0 |
屏幕尺寸 | 5.0 inch | 屏幕类型 | 液晶模组 , a-Si TFT-LCD |
分辨率 | 800(RGB)×480 (WVGA) | 像素配置 | RGB垂直条状 |
显示尺寸 | 108 × 64.8 (H×V) mm | 外观尺寸 | 120.7 × 76.3 × 3.3 (H×V×D) mm |
可视尺寸 | 111.25 × 68.7 (H×V) mm | 表面处理 | 镜面 (Haze 0%),Hard coating (3H) |
亮度 | 370 cd/m² (Typ.) | 对 比 度 | 600 : 1 (Typ.) (透射) |
最佳角度 | 光学模式 | TN,常白显示,透射式 | |
可视角度 | 75/75/65/75 (Typ.)(CR≥10) | 响应速度 | 20 (Typ.)(Tr+Td) ms |
颜色数量 | 16.2M , 50% (CIE1931) | 背光类型 | 3S3P WLED , 20K hours , 不含驱动 |
屏幕重量 | 58.0±2.0g | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无触摸 |
电流输入 | 75/90mA (Typ./Max.) | 功耗 | 0.25/0.3W (Typ./Max.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C |
二、友达5寸工业液晶模组G050VTN01.0 信号详情
| 接口类型 : | TTL (1 ch, 8-bit) | 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
信号电气: | 电压输入 | 3.3V (Typ.) | 电流输入 | 75/90mA (Typ./Max.) |
FPC详情 : | 脚间距 | 0.5 mm | 数量 | 1 pcs |
脚数 | 40 pins | 信号电气功耗 | 0.25/0.3W (Typ./Max.) | |
三、友达5寸工业液晶模组G050VTN01.0背光详情
背光类型 | WLED | 是否可换 | - |
背光数量 | 3S3P | 灯管形状 | 阵列 |
背光寿命 | 20K(Typ.) Hours | 位置 | 侧入式光源 |
电压输入 | 8.4/9.0/9.9V (Min./Typ./Max.) | 电流输入 | 60mA (Typ.) |
背光功耗 | 0.5/0.54/0.59W (Min./Typ./Max.) | 类型 | 包含在屏信号接口中 |
接口位置 | - | 背光驱动 | 无 |
四、友达5寸工业液晶模组G050VTN01.0包装详情
包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
120 pcs / box | 13 Kgs | 520×340×250 mm (L×W×H) |
