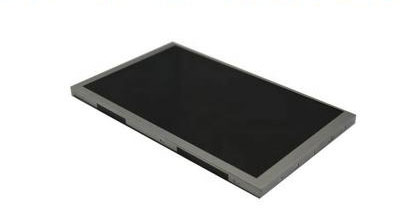

一、友达7寸工业液晶模组A070VW08 V2应用特征
基本信息: | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | A070VW08 V2 | a-Si TFT-LCD , 液晶模组 | A070VW08 V.2 | |
最大额定: | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 80 °C | - | |
适用于: | 工业,车载显示 | |||
典型特征: | 表面雾面,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、友达7寸工业液晶模组A070VW08 V2结构特征
屏幕尺寸: | 7.0吋 | |||
像素特征: | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
800×480(RGB) , WVGA | RGB垂直条状 | 0.1905×0.0635 mm | 0.1905×0.1905 mm | |
结构尺寸: | 显示尺寸mm | 可视尺寸mm | 外观尺寸(mm) | 外观厚度(mm) |
152.4×91.44 mm | 154.40×93.44 mm | 165×104 mm | 5.1±0.3 mm | |
外观特征: | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 15:9 (H:V) | 风景模式 | - | |
安装孔位: | Without | |||
其他参数: | 重量 | 表面处理 | ||
160g | 雾面,Hard coating (3H) | |||
三、友达7寸工业液晶模组A070VW08 V2光学特征
基本信息: | 亮度(cd/m²) | 光学模式 | 对比度 |
500 cd/m² (Typ.) | TN,常白显示,透射式 | 500:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
65/65/50/60 (Typ.)(CR≥10) | 6 o'clock | 12/18 (Typ.)(Tr/Td) (ms) | |
色度: | Wx:0.310; Wy:0.330 | ||
色彩性能: | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 16.7M (8-bit) | 1.33/1.43 (Typ./Max.)(9 points) | |
四、友达7寸工业液晶模组A070VW08 V2电子特征
刷新频率: | 60Hz |
翻转扫描: | 翻转 (水平/垂直) |
功率总耗: | 2.30W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、友达7寸工业液晶模组A070VW08 V2信号详情
信号电气: | 输入电流 | 6.23/5.42/-5.44/3.88/-3.94mA (Typ.)(ICC/IDPA/IDNA/IGH/IGL) | 输入电压 | 3.3/5/-5/14/-14V (Typ.)(VCC/VDPA/VDNA/VGH/VGL) | ||
功率消耗 | 0.19W | 信号接口 | TTL (1 ch, 8-bit) + SPI | |||
信号逻辑电压 | GND≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
接口特征: | 位置 | - | 类型 | FPC | ||
信号详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 60pins | 1 pcs | - | |||
六、友达7寸工业液晶模组A070VW08 V2发光详情
灯管特征: | 灯管类型 | WLED | 数量 | 3S11P | 位置 | 侧入式光源 | |||
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 10K(Typ.) Hours | ||||
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | ||||||
8.5/9.6/10.5V (Min./Typ./Max.) | 220mA (Typ.) | 1.848/2.112/2.31W (Min./Typ./Max.) | |||||||
接口特征: | 位置 | - | 类型 | 端子 | |||||
灯管驱动: | 无 | ||||||||
接口详情: | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 | |||
恩得利 | H201K-P02N-02B | 1 pcs | 2pins | 1.25 mm | BLE-2PINS-AC | ||||
七、友达7寸工业液晶模组A070VW08 V2包装特征
包装箱: | 数量 | 重量 | 尺寸 |
40 pcs / box | - | 520×340×250 mm (L×W×H) |
