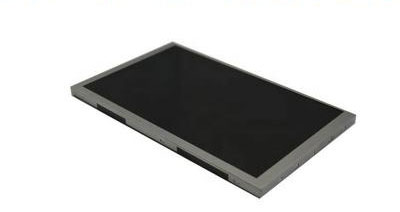

一、友达液晶模组G070VAN01.1 应用特征
基本信息 : | 制造商 | 友达(AUO) | 型号 | G070VAN01.1 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 7.0" | |||
应用环境 : | 存储温度 | -30~ 80 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | Srgb,白光LED背光,6/8位灰阶可选,表面雾面 | |||
二、友达液晶模组G070VAN01.1 结构详情
像素特征 : | 解析度 | 800×480(RGB), WVGA | 点间距(mm) | 0.1905×0.0635 (H×V) |
像素排列 | RGB水平条状 | 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |
结构尺寸 : | 显示区域(mm) | 152.4(H) × 91.44(V) | 开口区域(mm) | 154.2(H) × 93.24(V) |
外观尺寸(mm) | 166.6(H) × 107(V) | 外观厚度(mm) | 7.0/10.0 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | 160g (Typ.) | 表面处理 | 雾面 |
三、友达液晶模组G070VAN01.1 光学详情
基本信息 : | 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 1300:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AHVA,常黑显示,透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 11/19 (Max.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.43 (Typ.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G070VAN01.1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 1.4W (Max.) |
五、友达液晶模组G070VAN01.1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.14/0.20A (Typ./Max.) | ||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
庆良 | 093G30-00001A-M4 | 1 pcs | 30 pins | 1.0 mm | ||
六、友达液晶模组G070VAN01.1 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 7S2P | 是否可换 | - | 灯管寿命 | 30K (Min.) 小时 | |
灯管电气 : | 电压供应 | 21.0/23.1V (Typ./Max.) | 电流供应 | 32mA (Typ.) | ||
功耗 | 672mW (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、友达液晶模组G070VAN01.1 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
40 pcs / 箱 | 9.7 Kgs | 520×340×250 mm (L×W×H) |
