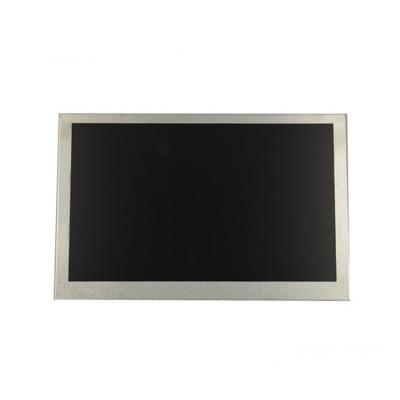

一、友达7寸工业液晶模组B070ATN01.0应用特征
基本信息: | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | B070ATN01.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定: | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 60 °C | -30 ~ 70 °C | - | |
适用于: | 数码相框,便携式DVD,工业,平板电脑 | |||
典型特征: | 表面镜面,6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、友达7寸工业液晶模组B070ATN01.0结构特征
屏幕尺寸: | 7.0吋 | |||
像素特征: | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1024(RGB)×600 , WSVGA | RGB垂直条状 | 0.050×0.150 mm | 0.150×0.150 mm | |
结构尺寸: | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
153.6×90 mm | 155.6×92.0 mm | 167.25×104.65 mm | 2.9/4.8 (Typ./Max.) mm | |
外观特征: | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 17:10 (H:V) | 风景模式 | - | |
安装孔位: | Without | |||
其他参数: | 重量 | 表面处理 | ||
100g | 镜面 (Haze 0%),Hard coating (3H),反射率 4.3% (Typ.) | |||
三、友达7寸工业液晶模组B070ATN01.0光学特征
基本信息: | 亮度(cd/m²) | 光学模式 | 对比度 |
350 cd/m² (Typ.) | TN,常白显示,透射式 | 700:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
75/75/70/75 (Typ.)(CR≥10) | - | 16 (Typ.)(Tr+Td) (ms) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能: | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + FRC) | 1.17/1.25 (Typ./Max.)(5 points) | |
四、友达7寸工业液晶模组B070ATN01.0电子特征
刷新频率: | 60Hz |
翻转扫描: | 翻转 (水平/垂直) |
功率总耗: | 2.30W (Typ.) |
五、友达7寸工业液晶模组B070ATN01.0信号详情
信号电气: | 输入电流 | 139mA (Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.5W (Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征: | 位置 | - | 类型 | FPC | ||
信号详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.3 mm | 39pins | 1 pcs | - | |||
六、友达7寸工业液晶模组B070ATN01.0发光详情
灯管特征: | 灯管类型 | WLED | 数量 | 4S6P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 15K(Min.) | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
12.4/13.2V (Typ./Max.) | 120mA (Typ.) | 1.488/1.584W (Typ./Max.) | ||||
接口特征: | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 | 无 | |||||
七、友达7寸工业液晶模组B070ATN01.0包装特征
包装箱: | 数量 | 重量 | 尺寸 |
78 pcs / box | 11.0 Kgs | 584×379×226 mm (L×W×H) |
