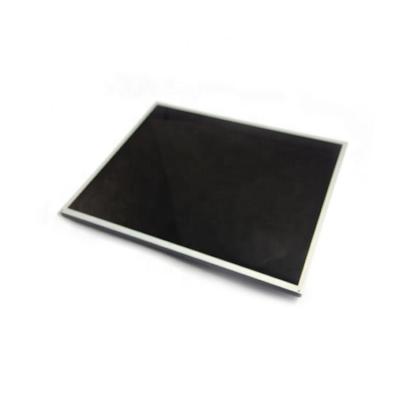

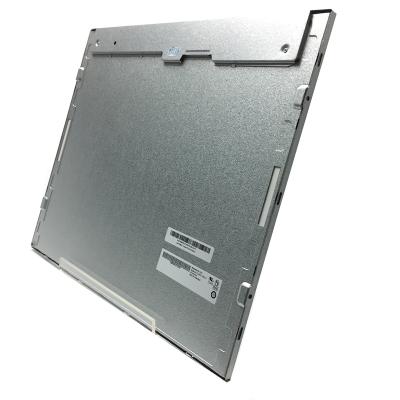

一、友达液晶模组G190ETN01.601 应用详情
基础信息 :
| 制造商 | 友达（AUO） | 型号 | G190ETN01.601 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，户外高亮 |
| 对角尺寸 | 19.0" | | |
| 应用环境 : | 存储温度 | -30 ~ 70 °C | 工作温度 | -30 ~ 70 °C |
| RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) |
| 典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装 |
二、友达液晶模组G190ETN01.601 结构详情
| 像素特征 : | 解析度 | 1280(RGB)×1024, SXGA | 点间距(mm) | 0.098×0.294 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.294×0.294 (H×V) [86PPI] |
| 结构尺寸 : | 显示区域(mm) | 376.32(H) × 301.056(V) | 开口区域(mm) | 380.3(H) × 305.1(V) |
| 外观尺寸(mm) | 396(H) × 324(V) | 外观厚度(mm) | 15.29±0.5 |
| 外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 5:4 (H:V) | 风景肖像 | 风景模式 |
| 安装方式 : | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 : | 重量 | 1.80Kgs (Max.) | 表面处理 | Hard coating (2H)，抗反射处理 |
三、友达液晶模组G190ETN01.601 光学详情
| 基础信息 : | 显示亮度 | 1600 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 |
| 推荐视角 | - | 响应时间(ms) | 10 (Typ.)(Tr+Td) |
| 色彩性能 : | 白色坐标 | Wx:0.310; Wy:0.320
| 支持颜色 |
16.7M (6-bit + Hi-FRC)
|
| 色温 |
6737K
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
显示性能 :
| 室外可视性 | 是 | 透射度 | - |
四、友达液晶模组G190ETN01.601 电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗: | 48W (Typ.) |
五、友达液晶模组G190ETN01.601 信号详情
| 信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.6/0.8A (Typ./Max.) |
| 功率消耗 | 3/4W (Typ./Max.) |
| 信号类型 : | LVDS (2 ch, 8-bit) | | | 逻辑电压 | - | |
| 接口特征 : | 位置
| 背面 | | 类型 | 端子 | |
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 |
FI-XB30SSRLA-HF16 | 1.0 mm | 30 pins | 1pcs |
LVDS-30P2C8B-200A |
六、友达液晶模组G190ETN01.601 光源详情
| 光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 |
| 是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 |
| 接口特征 : | 位置 | - | 类型 | 端子 |
| 接口详情 : |
品牌
| 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| MS240110RHD | | 10 pins | 1 pcs | |
| 光源驱动 : | 含LED驱动器 |
| 驱动电气 : | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流供应 | 2.6A (Typ.) |
| 功率消耗 | 34/39W (Typ./Max.) |
七、友达液晶模组G190ETN01.601 包装详情
| 包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
| 7 pcs / box | 14 Kgs | 476×274×414 mm (L×W×H)
|
