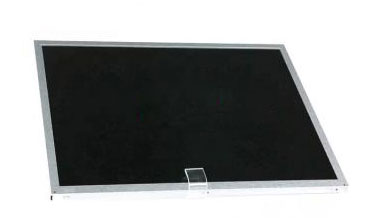

一、友达液晶模组G156XTN01.2应用详情
| 基本信息： | 品牌 | AUO | 型号 | G156XTN01.2 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 15吋 | 适用于 | 工业 | |
| 最大额定值： | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
| 抗震能力 | - | RoHS | RoHS | |
| 典型特征： | 广视角，风景模式，宽温，白光LED背光，背光寿命大于7万小时，宽屏 | |||
二、友达液晶模组G156XTN01.2光学详情
| 基本信息： | 亮度（cd/m2） | 400（Typ.） | 对比度 | 800 : 1 (Typ.) (透射) |
| 最佳角度 | 6 o'clock | 响应速度 | 10 (Typ.)(Tr+Td) ms | |
| 可视角度 | 85/85/70/80 (Typ.)(CR≥10) | 化学模式 | TN，常白显示，透射式 | |
| 色彩性能： | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (6-bit + FRC) |
| 色温 | 6485K | 白场变动 | 1.33/1.43 (Typ./Max.)(5 points) | |
| 1931色域： | NTSC比值 | - | sRGB覆盖率 | 82% |
| Adobe RGB覆盖率 | 65% | DCI-P3覆盖率 | 65% | |
| Rec.2020覆盖率 | 47% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G156XTN01.2结构详情
| 像素特征： | 分辨率 | 1366(RGB)×768 , WXGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.084×0.252 mm | 像素间距(W×H) | 0.252×0.252 mm | |
| 物理尺寸： | 显示尺寸(W×H) | 344.232(W)×193.536(H) mm | 可视尺寸(W×H) | - |
| 外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景肖像 |
| 宽高比（W:H） | 16:9 | 外观形状 | - |
四、友达液晶模组G156XTN01.2电子详情
| 刷新频率： | 60Hz |
| 翻转扫描： | No |
五、友达液晶模组G156XTN01.2信号详情
| 信号电气： | 电压供应 | 3.3V (Typ.) | 电流供应 | - |
| 功率消耗 | - | 信号接口 | eDP (1 Lane) | |
| 接口特征 | 位置 | - | 类型 | 端子 |
六、友达液晶模组G156XTN01.2发光详情
| 灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源- |
| 数量 | - | 灯管形状 | - | 寿命 | 70K(Min.) | |
| 接口特征： | 位置 | - | 是否可换 | No | ||
