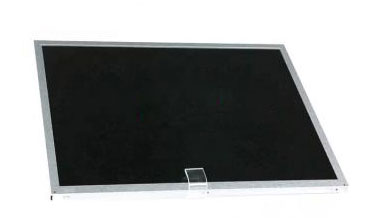

一、友达液晶模组G156HAN03.0应用详情
| 基础信息： | 制造商 | 友达AUO | 型号 | G156HAN03.0 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
| 对角尺寸 | 15.6" | |||
| 应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
| RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 : | 白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二、友达液晶模组G156HAN03.0 结构详情
| 像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.05975×0.17925 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| 结构尺寸 : | 显示区域(mm) | 344.16(H) × 193.59(V) | 开口区域(mm) | - |
| 外观尺寸(mm) | 350.66(W)×216.15(H) mm | 外观厚度(mm) | 3.2 (Max.) mm | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式 : | Without | |||
| 其它参数 : | 重量 | 370g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G156HAN03.0 光学详情
| 基础信息 : | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9points) | |
| 1931色域 : | NTSC比值 | 48% | sRGB覆盖率 | 67% |
| Adobe RGB覆盖率 | 50% | DCI-P3覆盖率 | 50% | |
| Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G156HAN03.0电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 4.8W (Max.) |
五、友达液晶模组G156HAN03.0信号详情
| 信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.22A (Max.) | |
| 功率消耗 | 0.8W (Max.) | ||||
| 信号类型 : | eDP (2 Lanes), eDP1.2 | ||||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | |
| 接口详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| I-PEX | 20765-030E-11 | 0.5 mm | 30 pins | 1 pcs | |
六、友达液晶模组G156HAN03.0光源详情
| 光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 是否可换 | - | 形状 | - | 寿命 | 30K(Min.) Hours | |
| 接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 光源驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 电压供应 | 6/12/21V (Min./Typ./Max.) | 电流供应 | - | ||
| 功率消耗 | 3.6/4.0W (Typ./Max.) | |||||
七、友达液晶模组G156HAN03.0 包装详情
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 26 pcs / box | 13.0 Kgs | 524×376×385 mm |
