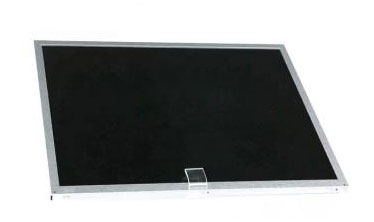

友达液晶模组G156HAN05.0 应用详情
基础信息 : | 制造商 | 友达AUO | 型号 | G156HAN05.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 15.6" | |||
应用环境 : | 存储温度 | -20 ~ 70 °C | 工作温度 | -10 ~ 60 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |||
友达液晶模组G156HAN05.0 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.05975×0.17925 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
结构尺寸 : | 显示区域(mm) | 344.16(H) × 193.59(V) | 开口区域(mm) | - |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
友达液晶模组G156HAN05.0 光学详情
基础信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
友达液晶模组G156HAN05.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
友达液晶模组G156HAN05.0 信号详情
信号电气: | 电压供应 | 3.3V (Typ.) | 电流供应 | - |
信号类型 : | eDP (1 Lane) | 逻辑电压 | - |
友达液晶模组G156HAN05.0 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | - | ||
