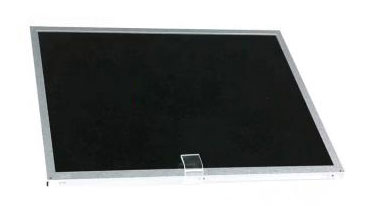

一、友达液晶模组G150XTN06.A应用详情
| 基础信息 : | 制造商 | 友达（AUO） | 型号 | G150XTN06.A |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
| 对角尺寸 | 15" | 型号别名 | G101EVT05 V1 | |
| 应用环境 : | 存储温度 | -30 ~ 70 °C | 工作温度 | -30 ~ 70 °C |
| RoHS | RoHS | 抗振性能 | ||
| 面板应用 : | 工业，户外高亮 | |||
| 典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G150XTN06.A 结构详情
| 像素特征 : | 解析度 | 1024(RGB)×768, XGA | 点间距(mm) | 0.099×0.297 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
| 结构尺寸 : | 显示区域(mm) | 304.128(H) × 228.096(V) | 开口区域(mm) | 311.9(H) × 236.85(V) |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | 外观厚度(mm) | 10.0 (Max.) | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它参数 : | 重量 | 1.00Kgs (Typ.) | 表面处理 | 雾面 |
三、友达液晶模组G150XTN06.A 光学详情
| 基础信息 : | 显示亮度 | 1800 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | - | 响应时间(ms) | 5.7/2.3 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 60% | sRGB覆盖率 | 84% |
| Adobe RGB覆盖率 | 63% | DCI-P3覆盖率 | 63% | |
| Rec.2020覆盖率 | 45% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能： | 3D技术 | 阳光下可视 | 反射率 | |
| - | 是 | - |
四、友达液晶模组G150XTN06.A 电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗: | 23.81W (Typ.) |
五、友达液晶模组G150XTN06.A信号详情
| 信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 1/1.2A (Typ./Max.) | ||
| 功率消耗 | 3.3/3.96W (Typ./Max.) | |||||
| 信号类型 : | LVDS (1 ch, 6/8-bit) | |||||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 信盛精工 | MSB240420HD | 1.25 mm | 20pins | 1pcs | LVDS-20P1C8B-135A | |
六、友达液晶模组G150XTN06.A光源详情
| 光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K(Min.) (Hours) | |
| 是否可换 | No | 形状 | - | 光源位置 | 侧入式光源(底部) | ||
| 接口特征： | 位置 | - | 类型 | 端子 | |||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | ||
| 恩得利 | 3806K-F12N-03L | 1.25 mm | 12pins | 1 pcs | |||
| 光源驱动 : | 含LED驱动器 | ||||||
| 驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 1.71/1.88A (Typ./Max.) | |||
| 功率消耗 | 20.51/22.49W (Typ./Max.) | ||||||
七、友达液晶模组G150XTN06.A包装详情
| 包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
| 14pcs / box | 16.5 Kgs (Max.) | 430×370×350 mm (L×W×H) |
